產品介紹

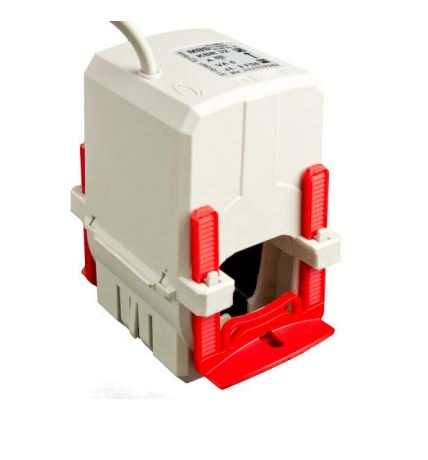

鉗形電流互感器主要用于容易的裝配部件和隨后裝配到已有的安裝，不分離初級導體；
緊湊型鉗形電流互感器KBR44已經發展到可以很方便地安裝在現有的設施；
由于“click”系統和固定扣，甚至是單手安裝是可能的；
該KBR44帶有次級1A版本，2.5 m連接電纜2x0.75平方毫米（彩色編碼; S1 =棕色; S2 =藍色）；連接電纜的其他長度可根據要求提供；
次級5A版本將提供帶0.5m的連接電纜2X1.5平方毫米；
作為電流傳感器的KBR44是0- 333毫伏的電壓輸出（最小負擔電阻≥1千歐姆）
規格參數
型號 | KBR 18
| KBR 32 | KBR 44
|
18-0027-HUT | 18-0027-HUT | 32-0037-HUT | 44-0031-HUT
|
熱額定連續額定電流Icth | 1.2×IN | 1.2×IN | 1.2×IN |
熱額定短時電流Ith | 60×IN，1 Sek | 60×IN，1 Sek | 60×IN，1 sec |
最大工作電壓Um | 0.72 kV | 0.72 kV | 0.72 kV |
隔離測試電壓 | 3kV，Ueff，50 Hz，1 min | 3kV，Ueff，50 Hz，1 min | 3kV，Ueff，50 Hz，1 min |
額定頻率 | 50 Hz | 50 Hz | 50 Hz |
絕緣等級 | E | E | E |
圓導體 | 18mm | 32.5 mm | 44 mm |
寬度 | 41.6 mm | 59.2 mm | 72.2mm |
高度 | 64.5 mm | 96.4 mm | 120.6mm |
深（含固定扣） | 67.3 mm | 89.2 mm | 98.1mm |
