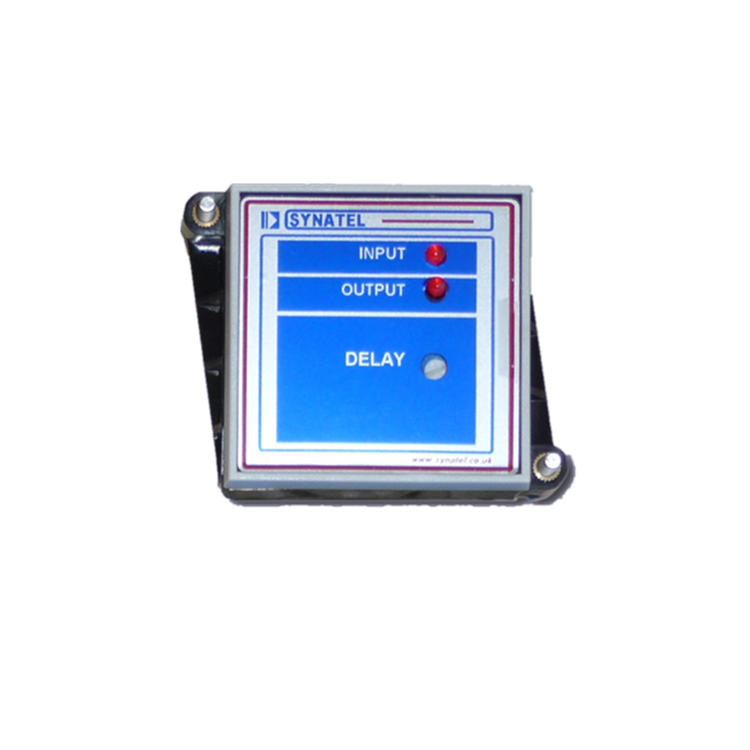

由SYNATEL設計的模塊化停止運動監視器，用于與獨立的接近傳感器配合使用。如果輸入脈沖停止，輸出在時間段后會斷開。非接觸式固態單元，48mm DIN外殼?？烧{(diào)輸入信號時延帶繼電器輸出。適用于任何具有NPN晶體管或觸點輸出的SYNATEL感應傳感器和傳感器，適用于齒輪和鏈條驅動應用。

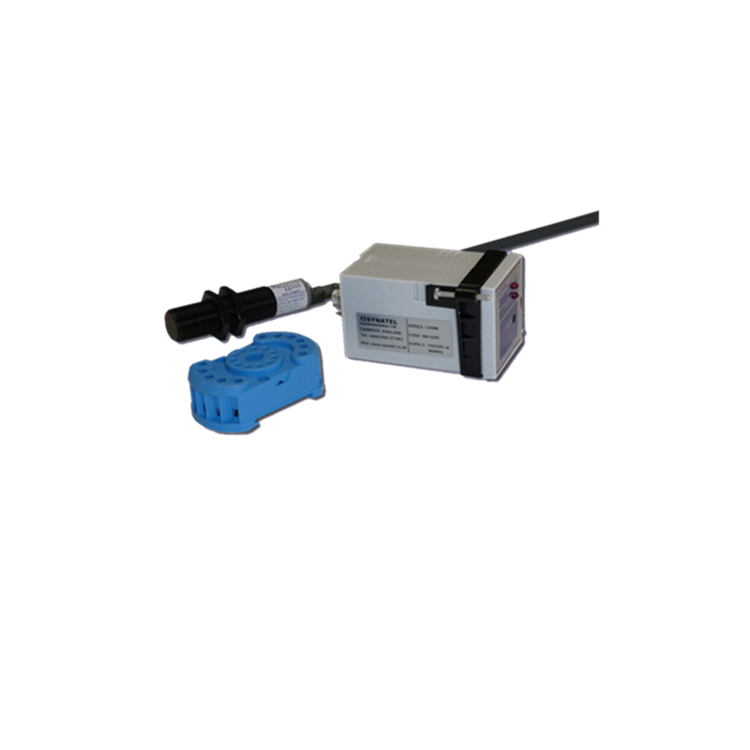

停止運動檢測器系統由具有11針底座的MODUSTOP和遠程安裝接近傳感器組成（通常帶有npn輸出的10-30Vdc電源）?；蛘?，可以使用來自簧片或限位開關的觸點輸入。應安裝接近傳感器以檢測被監測機械的重新移動或往復運動部分上的金屬螺柱或螺栓。來自接近傳感器的輸出在每次檢測到目標時都提供一個脈沖，這些脈沖被饋送到具有可調節時間延遲周期的脈沖復位定時器電路的MODUSTOP中。隨著機械運行和接近傳感器檢測目標，傳感器連續復位MODUSTOP定時器電路，因此不會超時。如果軸停止，傳感器處于打開或關閉狀態，定時器將會停止，輸出繼電器將會運行。輸出繼電器模式安全，繼電器通過機械運行通電。打開時，內部定時器自動復位，因此不需要外部互鎖來允許初始啟動。

型號：LSM48-3

訂貨號：MS5271-3

電源：110/230V，50/60Hz（24V直流可選）

輸出：最高SPCO繼電器額定@ 5A 240V，無電感

輸出狀態：在模塊頂板設置的時間段內接收至少提供一個輸入脈沖的輸出通電（ON）

如果在時間段內沒有接收到脈沖，則輸出斷電

工作范圍：取決于所使用的傳感器

延時：標準輸入延時= 1.5至15秒

其他可訂購的時間延遲為：0.3至3秒，3至30秒或6至60秒

校準：可調電位器設置輸入延遲

啟動延遲：輸出電源設定時間段，忽略輸入脈沖，使機械達到正常運行速度

指示LED指示輸入脈沖和輸出通電

輸入：npn晶體管或觸點輸入

連接：11針國際插入式繼電器底座，單獨提供

外殼：成型聚碳酸酯和丙烯酸

重量：210g
