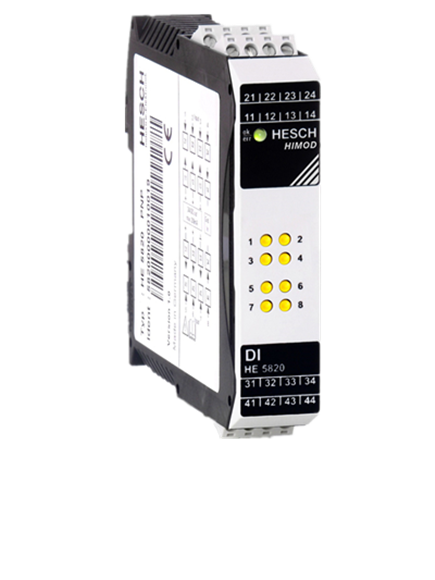

HESCH IO模塊 （HIMOD系列）HE 5820
- 品牌：HESCH
- 型號：HE 5820
- 下載： HESCH IO模塊 HE 5820（HIMOD系列）
- 閱讀次數：2614
相關產品
產品介紹
數字量輸入模塊HE 5820從過程級別獲取多達八個二進制信號，并將這些信號傳送到上級總線系統。與現場總線耦合器的通訊通過異步串行RS-485連接進行。在維修時，模塊可以快速更換，并且在運行操作（熱插拔）中不會出現復雜情況。該模塊為24V DC的每個輸入提供電源，最大電流為25mA，以直接連接（例如接近和位置開關）。數字輸入的信號狀態通過狀態LED指示。電源電壓，現場總線和邏輯區域彼此隔離。以下版本可供選擇：無電位/非隔離觸點或3線傳感器（NPN或PNP晶體管）。
規格參數
電源：通過內部T-bus：24 V DC/7.5 V DC
電流消耗：最大24 V/最大時為225 mA，在7.5 V時為50 mA
電氣隔離：1200Veff [（電源，邏輯）/每個通道]
數字輸入
版本：NPN / PNP輸出級/無電位
輸入阻抗：Typ.6.8kΩ
保護機制：過壓保護/備用保險絲
供應：24 V DC（±10％），每個通道最大值25 mA
信號電壓：
NPN版本：邏輯“0”= 15...30V
邏輯“1”= -3...5 V
PNP版本：邏輯“0”= -3...5V
邏輯“1”= 15...30V
無電勢 版本：邏輯“0”= -3...5V
邏輯“1”= 15...30V
診斷顯示：
8 x黃色LED輸入的狀態
1 x 2色LED模塊狀態
接線技術：
螺釘/插頭端子，導體橫截面0.2...2.5 mm2
彈簧夾/插頭端子，導體橫截面為0.2...2.5 mm2
重量：150克
