產品介紹

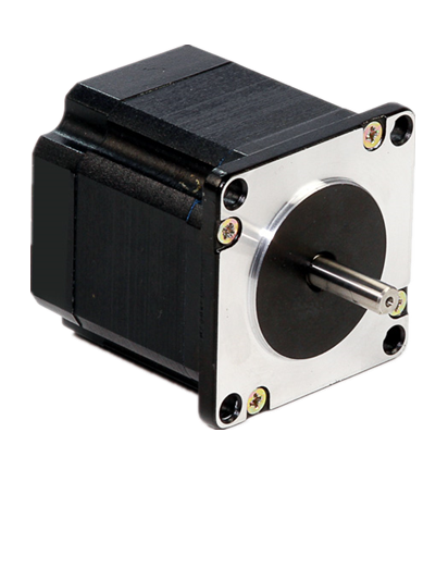

高精度步進電機
框架尺寸NEMA 23
步角0.45°
高達140 oz-in（0.99 N-m）的保持力矩
步進電機將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制元件。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度，稱為"步距角"，它的旋轉是以固定的角度一步一步運行的。可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的；同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。
規格參數
型號 | NEMA | 步角 | 連接 | 長度 mm | 電流 A | 保持力矩Nm | 抵抗性 | 慣性 oz-in2 | 重量 lbs | 引線數量 |
5704X-01 | 23 | 0.45° | 雙極 | 1.73 (44) | 1.50 | 75 (0.53) | 3.00 | 1.00 | 1.05 | 4 |
5704X-02 | 23 | 0.45° | 雙極 | 1.73 (44) | 1.80 | 75 (0.53) | 2.00 | 1.00 | 1.05 | 4 |
5704X-10 | 23 | 0.45° | 雙極 | 1.73 (44) | 0.90 | 75 (0.53) | 9.60 | 1.00 | 1.05 | 4 |
5704X-15 | 23 | 0.45° | 雙極 | 1.73 (44) | 2.50 | 75 (0.53) | 1.30 | 1.00 | 1.05 | 4 |
5704M-02 | 23 | 0.45° | 雙極 | 2.17 (55.0) | 1.80 | 140.0 (0.99) | 3.10 | 2.10 | 1.50 | 4 |
5704M-03 | 23 | 0.45° | 雙極 | 2.17 (55.0) | 3.00 | 140.0 (0.99) | 1.20 | 2.10 | 1.50 | 4 |
5704M-10 | 23 | 0.45° | 雙極 | 2.17 (55.0) | 0.90 | 140.0 (0.99) | 11.70 | 2.10 | 1.50 | 4 |
