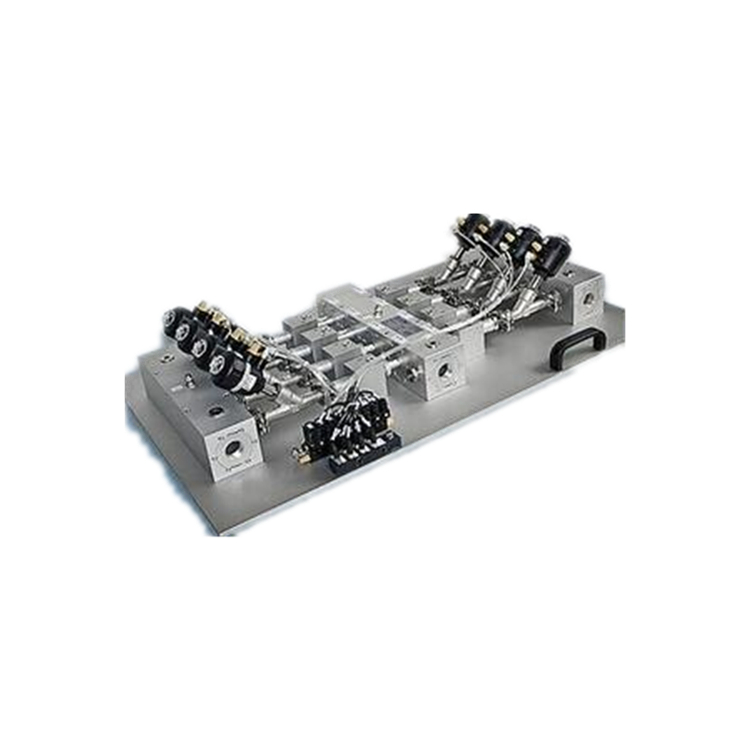

SNG-30（聲波噴嘴通道）由帶有收集管的入口收集器塊、4 個傳感器連接（2 x 壓力、溫度和相對濕度）和至多 9 個用于噴嘴適配器的連接組成。如有必要，入口收集器塊的頂部可容納具有max頸部直徑的噴嘴。 每個噴嘴適配器都可以配備一個關鍵的插入式噴嘴。對于 0.1 至 3 mm 的頸部直徑，它們符合 DIN ISO EN 9300 標準，對于小于 0.1 mm 的直徑，它們符合其規(guī)格。

• 用于校準流量計的噴嘴
• 配備 4 個（至多 9 個）關鍵噴嘴
• 收集管的公稱直徑 DN 30
• 頸部直徑從 10 µm 到 3 mm
• 吸入或正壓操作
• 響應時間短，準確度高
• 非常好的長期穩(wěn)定性，因為沒有移動部件
• 非標

流量:

• 標稱流量（輸入）：0 .. 5 m³/h（空氣當量）

標稱寬度:

• 標稱管寬：DN 30 壓力等級 0 .. 10 bar
• 頸部直徑：10 µm 至 3 mm

精度：

• 制造精度：±5% 默認值（默認）
• 校準精度：±0.25% rdg Q < 10 Nm3/h
• 重新校準周期：Q < 2 Nm3/h 為 5 年

壓力范圍：

• 入口壓力： 1 bar 至 10 bar 絕對壓力

溫度條件：

• 運行：0 .. +50 °C
