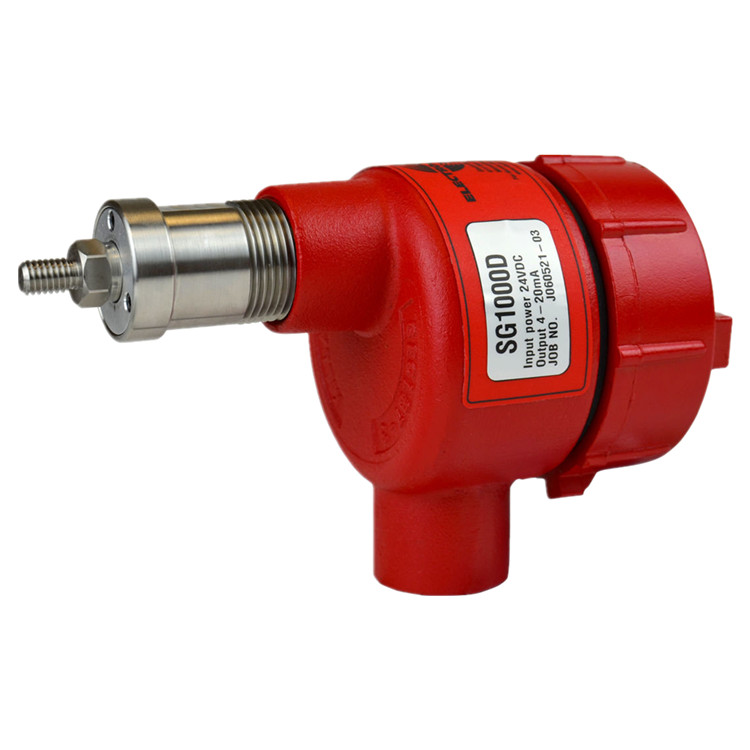

SG1000D是一個完整的位置監測系統，安裝在一個緊湊的防爆外殼中。它是一種基于編碼器的位置傳感器，提供4-20 mA輸出，用于測量旋轉過程，如具有順時針或逆時針旋轉運動的有效位置。SG1000D適用于全刻度掃描小至15度（完全關閉至完全打開）的旋轉過程，直到全刻度掃描大至359度的旋轉過程。

可選的PM500遠程顯示器可以為SG1000D提供+24 VDC電源，它可以以所需的單位顯示SG1000D的閥門位置比例4-20 mA信號，通常為0%至百分之100。PM500還具有兩個繼電器和4-20 mA比例輸出。

• 閥位反饋——0°至359°
• 準確測量閥軸旋轉運動
• 在電動或手動閥軸上工作
• 斷電時保持閥門位置
• 與PLC或可選PM 500遠程顯示裝置的接口

• 型號：SG1000D
• 分辨率：0.2%至5%取決于校準范圍
• 工作溫度：-40°C至+65°C（-40°F至149°F）
• 材料：鑄鋁
• 外殼等級：NEMA 4X
• 產地：美國

-輸入功率

• 電壓：24 VDC±10%

-輸出

• 類型：4-20 mA標準

-校準范圍

• min：15°或1/24圈
• max：359°或1圈

-安裝：

• 中心鉆孔，將軸輕敲至0.625“深度，形成3/8”-16 UNC螺紋
• 建議使用穩定器支架，但并非所有應用都要求使用穩定器支架

-接線板接線：

• 10英尺3導體屏蔽
• 電纜-標準
• TB1-1紅色=供應
• TB1-2清除=4-20 mA
• TB1-3黑色=接地
• 屏蔽線

SG1000D有兩種模式：校準和正常操作。安裝后，使用一個簡單的校準程序對SG1000D進行編程，編碼器值與閥門的完全關閉和完全打開位置限制相對應。編程后，SG1000D在閥門處于完全關閉位置時輸出4 mA DC信號，在閥門處于全開位置時輸出20 mA DC信號。當閥門處于任何中跨位置（在完全關閉和完全打開之間）時，SG1000D輸出一個按比例在4和20mA之間的信號。
