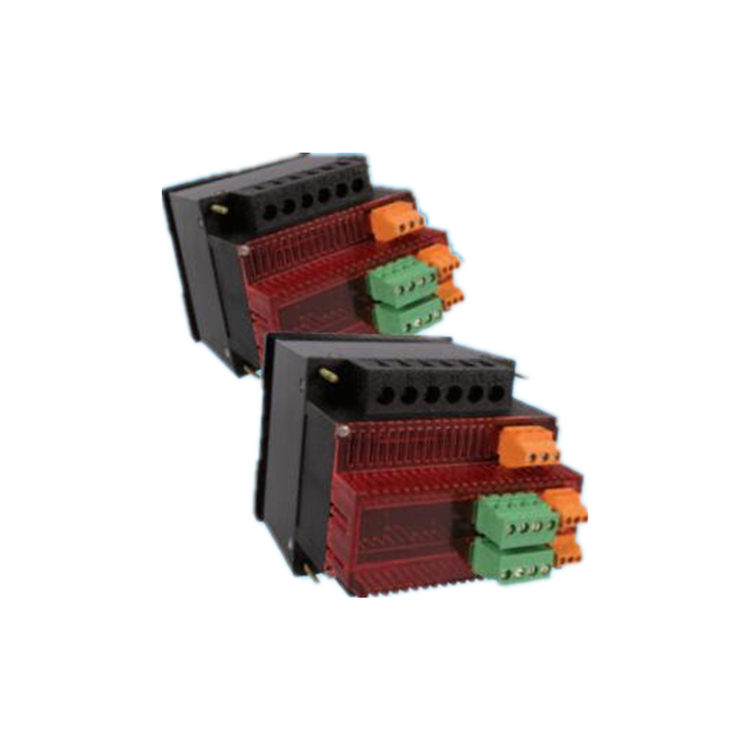

Integra 1560傳感器可提供<0.2%的高精度測量，并傳達多達50個主要電氣和電能質量參數，包括真實RMS系統值、電能質量數據和高達31次諧波的總諧波失真(THD)測量。

• 測量和傳達多達 50 個電氣和電源參數
• <0.2% 的高精度
• THD 測量和電能質量數據
• 真有效值測量
• 脈沖、模擬和數字輸出
• Modbus 和 Lonworks 接口選項
• 完全可編程的 VT 和 CT 比率
• 可通過軟件或菜單驅動界面進行配置
• 替換多個單功能傳感器
• DIN 導軌或底座安裝選項
• 通過樓宇管理系統進行本地或遠程配置和監控

輸入：

• 標稱輸入電壓：57.7 – 277V L-N，100 – 480V L-L
• max連續輸入電壓：標稱值的 120%
• max短時輸入電壓：2 x 1 秒，以 10 秒間隔重復 10 次
• 系統 VT 比（初級）：max 400kV 的任何值
• 標稱輸入電壓負載：< 0.2 VA
• 標稱輸入電流：5A（1A選項）
• max持續輸入電流：120% 標稱
• max短時電流輸入：20 x 1 秒，以 5 秒間隔重復 5 次
• 標稱輸入電流負載：< 0.6 VA

輸出：

• RS485通訊：兩線半雙工
• 波特率：2400、4800、9600、19200
• 脈沖：清潔觸點 SPNO，100V DC 0.5A max
• 脈沖持續時間：60、100 或 200 毫秒
• 脈沖輸出：至多2 個
• 模擬輸出：至多4 個

輔助：

• 標準標稱電源電壓：100 – 250V，交流或直流
• 交流電源頻率范圍：45 – 66Hz
• 交流電源負擔：6 VA
• 可選輔助直流電源：12 – 48V，直流
• 直流電源負擔：6 VA

測量范圍：

• 電壓：標稱值的 80 – 120%（功能 5 – 120%）
• 電流：標稱值的 5 – 120%（功能 5 – 120%）
• 頻率：45 – 66Hz
• 功率因數：0.8 容性 – 1 – 0.8 感性
• THD：高達 31 次諧波 0% – 40%
• 能量：7位分辨率

參考條件：

• 環境溫度：23°±1°C
• 輸入頻率：50 或 60Hz ±2%
• 輸入波形：正弦波（失真因數<0.005）
• 輔助電源電壓：標稱±1%
• 輔助電源頻率：標稱±1%
• 交流輔助電源波形：正弦波（失真因數<0.05）
• 起源磁場：地磁通量

精度：

• 電壓：±0.17% 量程
• 電流：±0.17% 量程
• 頻率：中頻的 0.15%
• 功率：±0.2% 范圍
• 功率因數：1% 的單位
• 無功功率 (VAr)：±0.5% 量程
• 視在功率 (VA)：±0.2% 量程
• 總諧波失真：±1%
• 零線電流：±0.95% 量程
• 能源：千瓦時 1% IEC1036
• 千伏安：2%
• 溫度系數：電壓和電流典型值：0.013%/°C 瓦特典型值：0.018%/°C
• 更新時間：顯示 1 秒，可選數字端口 250 毫秒
• 模擬輸出：±0.2%

• 開關設備
• 配電系統
• 控制面板
• 能源管理
• 建筑管理
• 公用電力監控
• 過程控制
