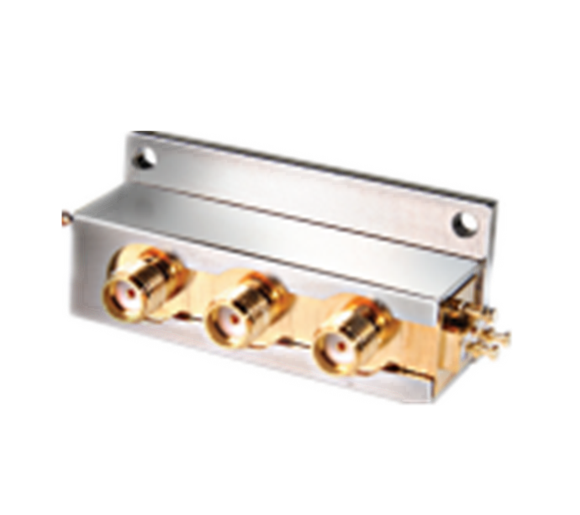

ZX80-DR230-S+是一款50Ω高隔離度SPDT RF開關，專為無線應用而設計，涵蓋了直流至3GHz的寬頻率范圍，插入損耗低。 ZX80-DR230-S+可在單個電源電壓范圍為+ 2.7V至+ 5V。 該單元包括一個帶有兩引腳控制的內部CMOS控制驅動器。ZX80-DR230-S+使用獨特的外殼包裝生產，堅固耐用，可在惡劣環境下操作。

整個頻率范圍內的低插入損耗

整個頻率范圍內的高隔離度

高輸入 IP3，+55 dBm typ.

單一正電源電壓，+2.7V 至 +5V

獨特的設計--同時關閉 RF1 和 RF2

堅固的一體式外殼

產地：美國

V_DD，電源電壓：2.7-5.0 V

電源電流（VDD = 5V）：0.5-1.0 mA

控制電壓低：0.4 V

控制電壓高：2.4 V

控制電流（每個引腳）：0.5 - 1.0 mA

切換時間，50% CTRL 至 90/10% RF：2.0 µSec

視頻饋通，5 MHZ - 1000 MHz：15 mV_p-p

工作溫度：-40°C 至 85°C

存儲溫度：-55°C至100°C

V_DD，電源電壓：-0.3V Min. 6V Max

控制電壓：-0.3V Min. 6V Max

ESD，HBM：1000V

射頻輸入功率

當公共端口與 RF 端口（RF1 或 RF2）連接時：+33dBm

RF 端口（RF1 或 RF2）未連接至公共端口時：+24dBm

當公共端口未連接至 RF1 或 RF2 時：+24dBm

重量：56.0
