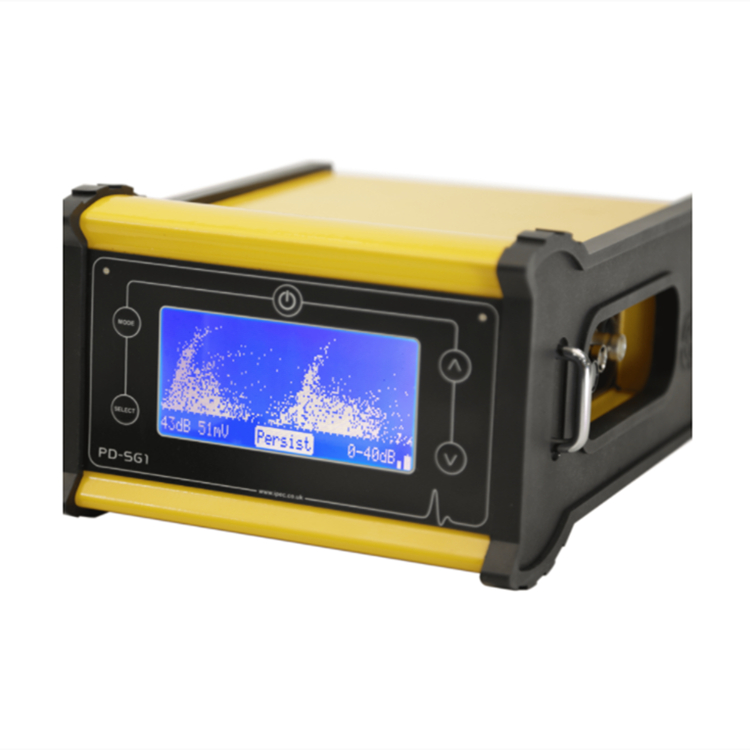

PD-SG1是一款雙傳感器開關設備局放檢測儀器。該裝置檢測由內部放電產生的 TEV 信號，以及由表面跟蹤或電暈產生的聲放電。金屬包層高壓設備內部的局部放電活動會在金屬包層表面產生小的電壓脈沖（稱為瞬態接地電壓）。TEV 繞過包層表面到達開關柜面板的外部，在那里可以使用電容耦合傳感器從外部拾取它們。

• 表面PD活性的超聲檢測。顯示在LCD屏幕上，作為DB讀數以及通過耳機的聽覺信號。
• 測量由內部PD生成的TEV信號
• 用于在動力周期中查看PD模式的PRPD模式，允許識別噪聲

TEV測量

• 傳感器：電容
• 測量范圍：0至80 dbmv
• 分辨率：1 dB
• 準確性：±1 dB
• 噪音拒絕：是的，與PRPD

超聲測量

• 測量范圍：-6dBµV至 + 70dbµv
• 分辨率：1 dB
• 準確性：±1 dB
• 換能器靈敏度：-65dB（0db = 1volt/µbar RMS SPL）
• 傳感器中心頻率：40 kHz

高頻CT（HFCT）

• 測量范圍：0至2,000,000pc
• 傳輸功能：4.8V/A
• 頻率：100 kHz至13 MHz
• 時間分辨率：240 pico秒
• 距離分辨率：85mm

動力周期模式

• 頻率：50/60Hz
• 顯示模式：Live＆Infinite持久性
• 線性范圍：min 0至20mv，max 0至20V
• 數據庫范圍：0至60dBMV

硬件

• 外殼：堅硬的鋁制外殼，帶有橡膠保護側面板
• 控制：膜鍵盤
• 連接器：電源，耳機和外部TEV和聲傳感器
• 顯示：帶有優先LED的背光LCD

操作環境

• 工作溫度：-10°C至60°C
• 濕度：0-95％r.h不遵循
• IP等級：54

尺寸

• 單位尺寸：210 x 90 x 65毫米
• 單位重量：1.8公斤
• 套件尺寸：565 x 340 x 230毫米
• 套件重量：10.25公斤

電源

• 內部電池：鋰離子，12V，4AH，48WH
• 運營時間約8小時

充電器

• 充電溫度：0°C至45°C
• 額定電壓：100至250 VAC，12.6V，1.65A
• 頻率：50至60Hz
• 國家適配器：英國，歐盟，澳大利亞，美國
• 充電時間：4小時
