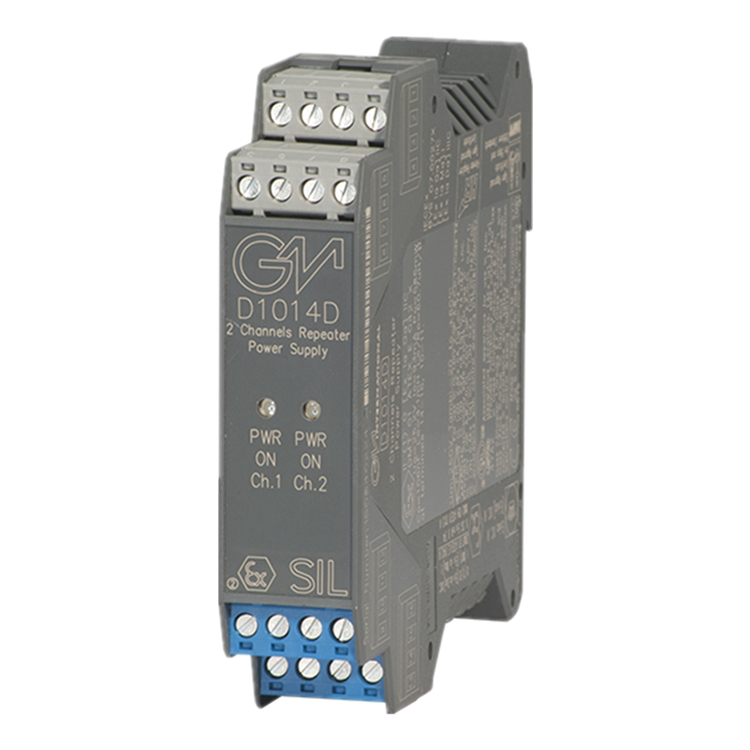

雙通道 DIN 導軌中繼器電源 D1014D是一種高完整性模擬輸入接口，適用于高風險行業安全相關系統中需要 SIL 2 級別的應用。提供完全浮動的直流電源，用于為位于危險區域的傳統 2 線 4-20 mA 變送器供電，并重復浮動電路中的電流以驅動安全區域負載。該電路允許用于 Hart 變送器的雙向通信信號。

• 來自0 區（20 區）1 區的輸入，安裝在2 區2 區。
• 4-20 毫安輸入、輸出信號。
• 輸入和輸出短路保護。
• 高準確率。
• 三端口隔離，輸入/輸出/電源。
• 與EN61000-6-2、EN61000-6-4、EN61326-1 的EMC 兼容性
• 通過DIP 開關進行現場編程。
• 高可靠性，SMD 組件。
• 高密度，每個單元兩個通道。
• 使用標準DIN 導軌和插入式接線端子簡化安裝。
• 250 Vrms (Um)max與屏障相關的儀器所允許的電壓

• 電源：12-24 VDC NOM（10至30 VDC）反極性保護，電壓極限內的波紋≤5VPP。
• 功耗@ 24 V：2個通道D1014D的110 MA，1頻道D1014的55 mA，典型的20 mA輸出。
• 功耗 @ 12 V：220 MA，用于2個通道D1014D，為1通道D1014s 110 mA，典型輸出為20 mA。
• max功耗：在30 V電源電壓和短路狀態下，2通道D1014D的3.4 W，1通道D1014s為1.7 W。
• 隔離（測試電壓）：I.S.In/Out 1.5 KV; I.S. In/Supply 1.5 KV; I.S. In/I.S. In 500 V;Out/Supply 500 V; Out/Out 500 V.
• 輸入：4至20 mA（2線TX電流有限為≈25mA）。
• 發射機線電壓：≥15.0V，在20 mA時，max在0.5至2.5 kHz頻帶上20 mVRMS漣漪。
• 輸出：4至20 mA，在源模式下以max 600Ω負載；

V min.5 V處的0Ω負載v Max.30 V處在接收器模式下，在內部250Ω分流器上的電流限制為≈25mA或1至5 V（或應要求內部500Ω分流時2至10 V）。

• 響應時間：20 ms（10％至90％的步驟更改）。
• 輸出紋波：在0.5至2.5 kHz頻段上的250Ω通信負載上≤20mVRM。
• 頻率響應：3 dB（HART協議）內的0.5至2.5 kHz雙向。

性能：

• 校準精度：滿量程≤±0.1％。
• 線性誤差：滿量程≤±0.1％。
• 供應電壓影響：≤±0.05％的滿量程的max供應變化。
• 負載影響：0％至100％的負載電阻變化的滿量程≤±0.05％。
• 溫度影響：1°C變化的零和跨度≤±0.01％。

環境條件：

• 操作：溫度限制-20至 + 60°C，相對濕度max 95％。
• 存儲：溫度限制 -  45至 + 80°C
