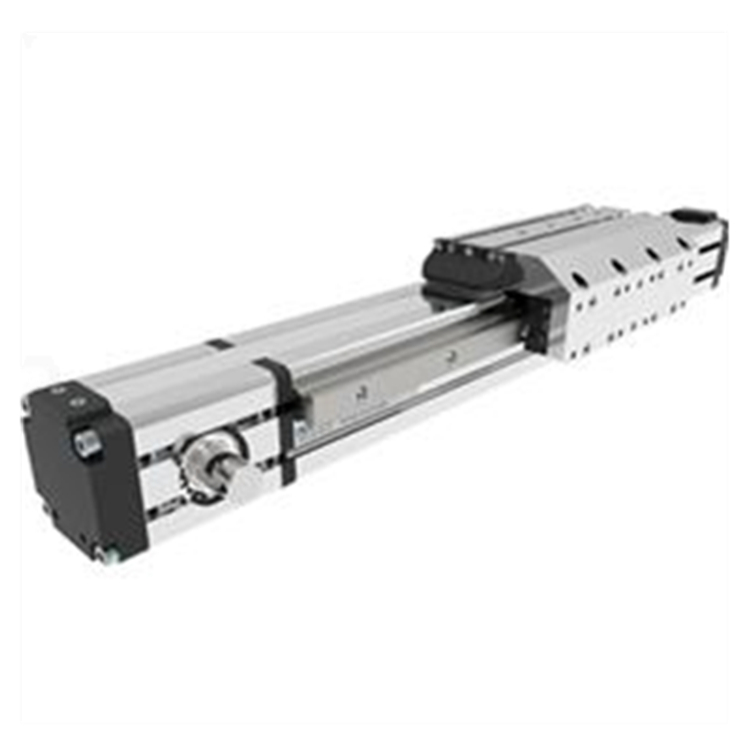

MOTUS皮帶線性執行器MTE55 Series
MTE55 Series是一款皮帶線性執行器和雙循環滾珠導軌，一個內部，一個外部。
- 品牌：MOTUS
- 型號：MTE55 Series
- 下載： MOTUS-TECH皮帶線性執行器MTE55 Series.pdf
- 閱讀次數：569
相關產品
產品介紹
MTE55 Series是一款皮帶線性執行器和雙循環滾珠導軌，一個內部，一個外部。
性能特點
它們是能夠通過齒帶傳動裝置將旋轉運動轉換為線性運動的裝置，齒帶傳動用于傳遞運動，以及一個或多個用于支撐和引導負載的循環球?qū)к墶?/p>
所有裝置的設計都能大限度地保護內部組件，既可用于含有特定污染物的環境，也可用于要求裝置不釋放污染顆粒的環境。
選型指南
產品結構與細節
技術參數
尺寸：55x55
速度：max.3 m/s
行程長度：max.6700 mm
沖程長度：min.100 mm
滑輪傳動比：mm 120 mm
皮帶輪：24的齒數
齒形帶，鋼增強聚氨酯ATL 5型面間隙0，寬度16 mm
轉速：max.1500 rpm
基礎重量：4,2 Kg
增加100 mm行程：0,37 Kg
負載max.
Fx：820 N
Fy：9180 N
Fz：9180
