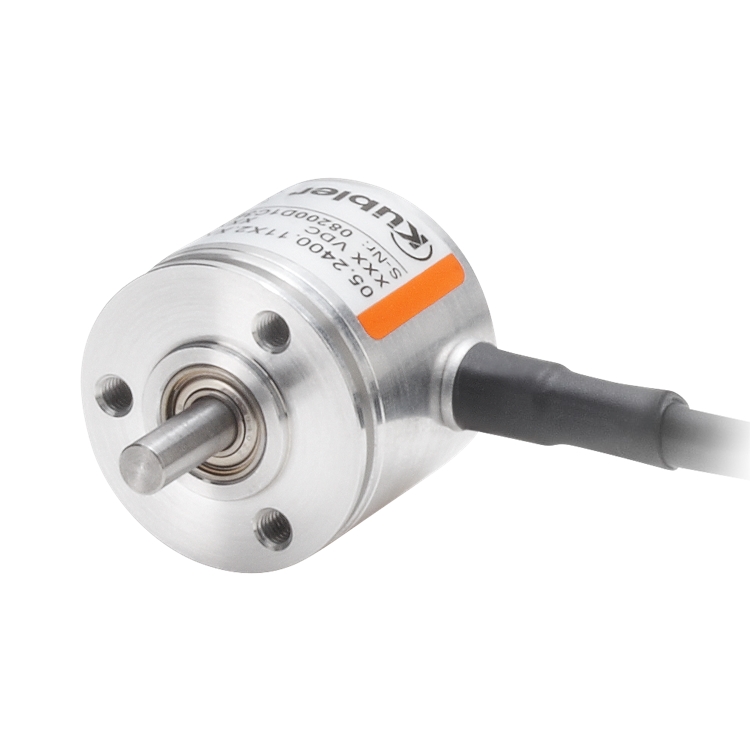

2400增量式微型編碼器采用光學傳感器技術，分辨率高達每轉 1024 個脈沖。

這些編碼器的直徑僅為 24 毫米，特別適合在狹小空間內使用。

- 可靠性

• 堅固的軸承結構。
• 多重夾緊為電纜出口提供高應力釋放。
• 抗短路輸出。

- 用途廣泛

• 非常適合用于小型設備。

- 波紋管聯軸器

• 波紋管聯軸器用于電機和編碼器之間成本優化的連接。此外，還可對驅動器和編碼器之間的角度誤差進行修正。補償較大的軸向誤差。

- 尺寸： 直徑 24 毫米

- 軸類型

• 4 毫米圓軸
• 6 毫米軸，圓形
• 5 毫米軸，帶平面
• 6 毫米軸，帶平面
• 1/4 英寸軸，帶平面

- 法蘭類型

• 直徑 24.00 毫米
• 直徑 28.00 毫米
• 直徑 30.00 毫米

- 防護等級

• IP50
• IP64
• IP65

- 連接類型

• 軸向電纜
• 徑向電纜

- max速度 ：12000 min^-1

- 質量慣性矩 ：約 0.1 x 10^-6 kgm2

- 啟動扭矩 - 20 °C [68 °F] ：< 0.01 牛米 ³

- 軸負載能力

• 徑向 20 N
• 軸向 10 N

- 重量 ：約 0.06 千克 [2.12 盎司］

- 工作溫度范圍： -20 °C ... +85 °C [-4 °F ... +185 °F]

- 材料

• 軸 ：不銹鋼
• 盲軸 ：黃銅空心軸

- 掃描：光學

- max分辨率：1.024 ppr 增量式

- 電源

• 5...24 伏直流
• 8...30 伏直流

- 產地：德國
