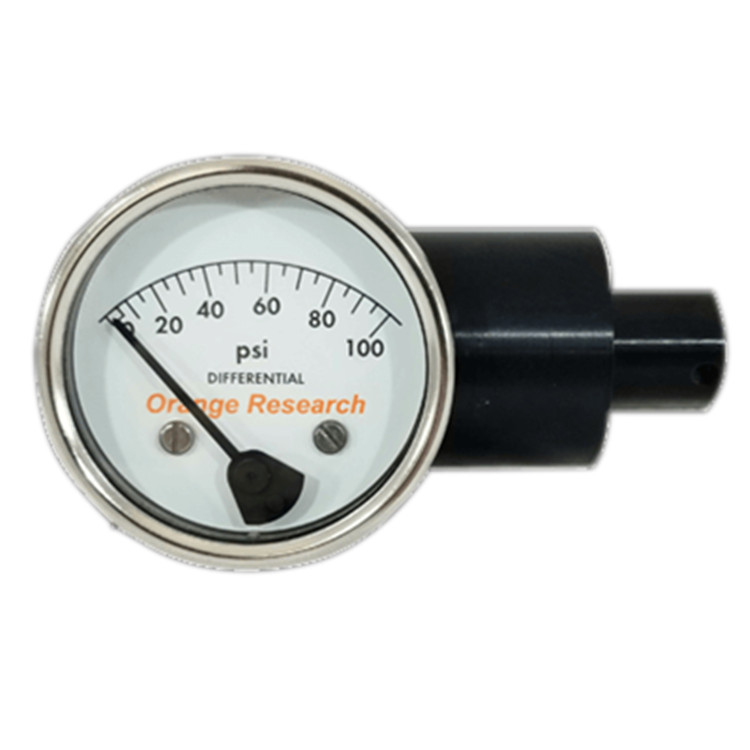

儀器根據兩個壓力之間的差值（delta-P）進行操作。傳感元件是彈簧偏置活塞，其與兩個基本壓力之間的差成比例地線性移動?；钊M件高壓側的磁鐵與活塞一起移動，并旋轉壓力腔附近的從動磁鐵。壓力表指針位于旋轉磁鐵軸的末端，并與磁鐵一起旋轉，以提供與差壓成比例的壓力表讀數。這是通過兩個相鄰磁體之間通過實心壁的耦合力實現的。

開關裝置：在開關和指示開關型號上，簧片開關位于壓力室附近，當活塞磁場在預設點與簧片開關相互作用時，簧片開關啟動。簧片開關設置點可調。

• 液體差壓隔膜計
• 3000 psig管線壓力
• 僅限儀表版本

傳感器類型：膜片

功能：儀表

范圍min.：0-8psid

范圍max.：0-300 psid

管線壓力：max.3000 psig

爆破壓力：min.7000 psig

標準溫度max.：200°F標準，150°F（塑料透鏡）

高溫結構：450°F（僅SST，不適用于鋁或黃銅）

溫度min.**：低溫應用請咨詢工廠。

校準精度**：室溫下rap后滿量程上升的±2%

**校準精度受溫度以及液體填充和隨動指針選項的影響。

重復性：大多數量程為滿量程的±1%；量程為10 psid或以下時滿量程的±2%
