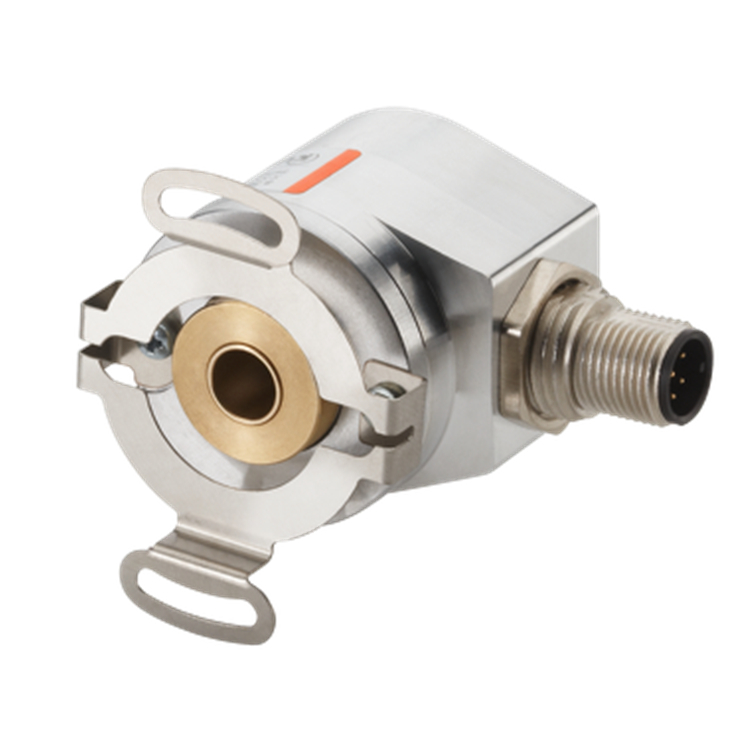

增量式旋轉編碼器每轉軸傳遞特定數量的脈沖。運動的速度是通過測量周期或計算每單位時間的脈沖數來確定的。帶光學傳感器的增量式緊湊型編碼器3620的分辨率高達每轉 2500 個脈沖。帶有通孔空心軸的版本專為max 8 mm 的直徑而設計。

• 緊湊型解決方案
• 尺寸 Ø 36 毫米
• 2,500ppr 增量
• max 8 mm 空心軸，連續
• max 1/4" 空心軸，連續

機械數據：

• 尺寸：φ36 mm
• 軸類型：

6mm空心軸，連續

8mm空心軸，連續

1/4°空心軸，連續

• 法蘭類型：

彈簧元件，短

彈簧元件，長

定子聯軸器

φ36.00毫米

• 工作溫度：-20°C+85℃
• 防護等級：

IP50

IP64

IP65

• 連接類型：

電纜徑向

M12連接器徑向

• max速度：6.000 min-1
• 重量：80克

電氣數據：

• 掃描：光學
• max分辨率：2.500 ppr增量
• 電源：

5V DC

5…18V DC

8…30V DC

• 接口：

按鈕

TTL和RS422
