電機負載監測器監測電機是否過載和/或欠載。它們簡單地連接到電機電源線，并評估電壓和電機電流之間的相位角，或者可選地，評估有功電流。這有助于監控驅動電機，例如，檢測V型皮帶斷裂或過濾器或閥門堵塞。

作為電流方向繼電器，它們監測流向發電機的電流方向，以及電流是供應還是消耗。

數字顯示器和許多調整設備允許優化設備以完成每項任務。測量輸入的分辨率為0.1 A。使用電流互感器時，將其乘以變壓器系數。

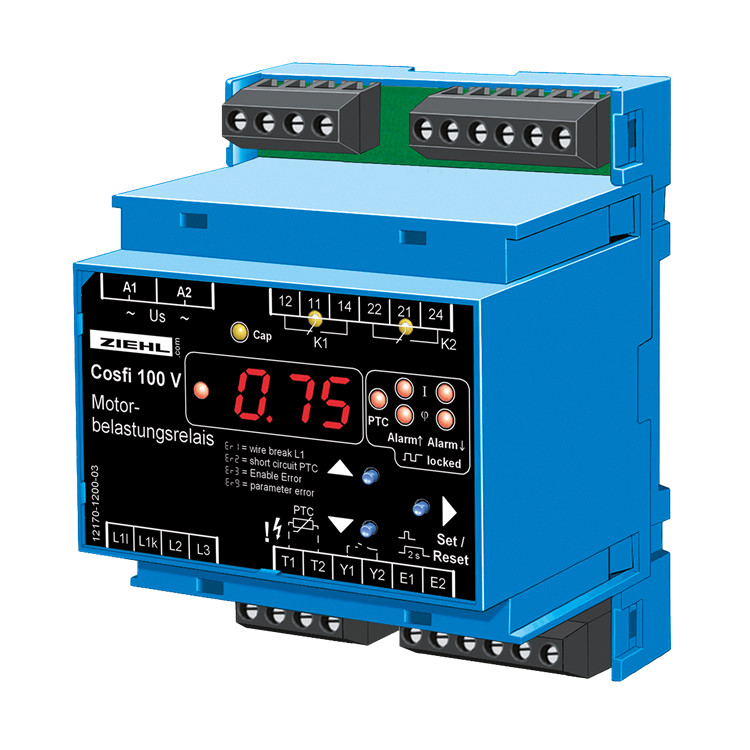

• 在交流電機（感應負載）中，電流遵循相角。如果負載在減少，則會增加，從而降低功率因數（cosfi）。相位角的這種變化是電機負載變化的一種量度。COSFI 100 V電機負載監測器適用于正弦交流信號。
• 功率因數（cosfi）和有功電流的數字顯示
• 電感/電容負載顯示
• 2個限值/輸出繼電器
• 每個可調節值、max.值或min.值/max.值
• 監測2 x cosfi、2 x有功電流或1 x cosfi和1 x有功電流
• 電流顯示可縮放（轉換器系數）
• 滯后和開關延遲可調
• 自動復位或鎖定關機
• 重新啟動嘗試可編程0…10
• 通過電流（>0.2A）或啟動信號（開路橋E1-E2）自動啟用
• 自動啟用（Strom）編碼器啟動信號
• 通電延遲可調整0…99s
• 通過電流互感器的電流輸入10A（sec. 5A）999 A
• 電流測量電路中的斷線
• 帶短路檢測的PTC熱敏電阻輸入
• 面板安裝4TE的分配器殼體，前后尺寸55mm
• 安裝在35mm DIN EN 60715標準導軌上或使用螺釘（可選）

額定電源電壓Us：AC 230 V，+10%/-15%，3VA，50 Hz

功率因數（cos）：-0.99...+0.99

滯后：0.05...0.20

電機電流：0.2…10 A（電流互感器電流更高）

分辨率有效電流：電流因數x 0.1 A

過載能力：持續10 A，max.15 A，3 s

輸入電壓L1-L2-L3：AC 100…400 V，48…62 Hz

繼電器：2個轉換觸點

觸點類型：Type 2

額定環境溫度范圍：-20℃至+55℃

尺寸（高x寬x深）：設計V4:90 x 70 x 58 mm，安裝高度55 mm

附件：在符合EN 60 715的35mm導軌上，或使用螺釘M4（可選）

保護外殼/端子：IP 30/IP 20

重量：約300克

有功電流：

V型皮帶監控

風扇監控

泵監控

輸送設備（如果過低，則顯示信息）

攪拌器

磨損監測

刀具磨損

電機、設備和驅動器的負載保護

電流方向應用：

如果發電機正在消耗而不是供應電流，則發出警告或停機

優化光伏電站自身的能源消耗。用戶可以根據可用電源打開或關閉。通過測量饋電點的電流，可以檢測到是否有足夠的電力來啟動熱泵、冷卻裝置或其他耗電設備。

限制供電或防止發電廠供電
