在工業應用領域，指令和信號裝置對于人機界面具有重要意義。他們常用于如，控制柜、控制面板、雙手控制面板、電梯、輸送機械及原料處理機械。設備的手動操動啟動或關閉操作序列和功能過程。

設計及操作方式：

指令裝置可以是按鈕、操縱桿開關或鑰匙開關。操動件通過卡口插座被連接至開關元件。

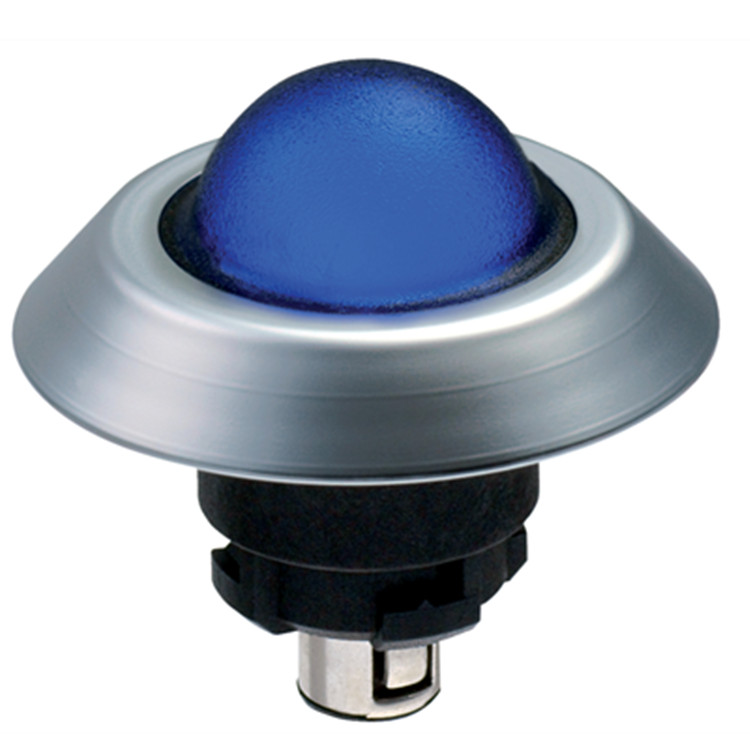

• 突出半球型
• 集成多個LED，超亮燈頭

版本：LED-指示燈-前板安裝

設計：圓形

高圓頂

安裝條件（機械）：任意

密封形式：薄膜

唇形墊圈

模板密封

圓頂材料：PA (12)

前環材料：ABS，鍍鉻

圓頂顏色：藍色

前環顏色：銀

毛重：50 g

可發光：是

法蘭連接：是

全絕緣：是

整個系統檢測，通用：是

機械參數

安裝：ELM法蘭連接

螺釘緊固力矩：0.6 Nm

機械參數 - 尺寸

直徑總計：44.5 mm

圓頂?shù)母叨龋?0.4 mm

圓頂直徑：22 mm

前環直徑：44.5 mm

安裝直徑：22.3 mm

前板厚度，min.：1.5 mm

前板厚度，max.：6 mm

間距：50 x 50 mm

環境條件

防護等級：IP67

IP69K

環境溫度，min.：-25 °C

環境溫度，max.：+80 °C

狀態顯示

注（集成系統診斷，狀態）：24 VAC/DC
