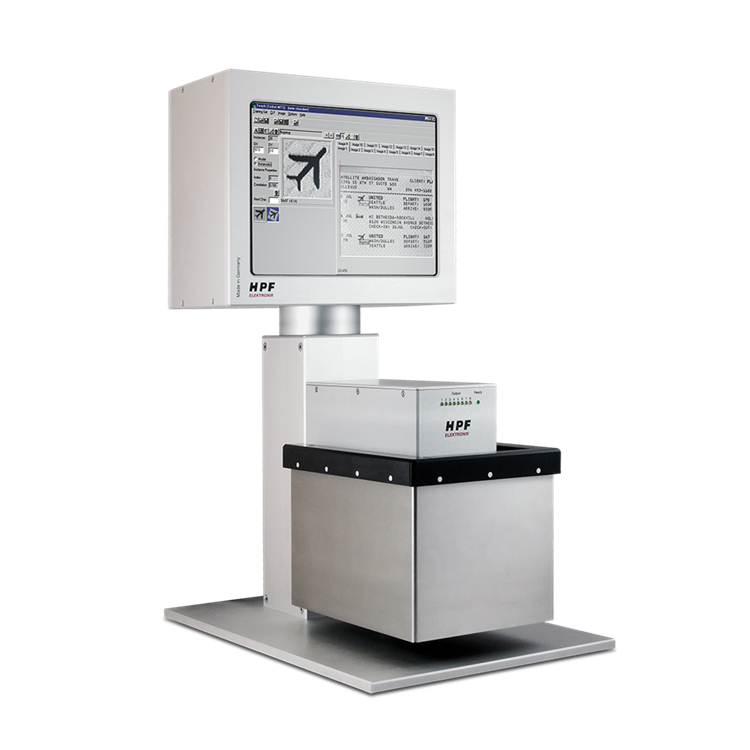

EOK-PQ由一臺彩色相機、一臺帶彩色顯示器和照明設備的工業 PC 以及高性能軟件組成。在反射光過程中，用白光照射被檢膠片。溫度補償 LED 入射光均勻地照亮膠片，沒有煩人的高光。彩色相機捕捉圖像，然后在 PC 中對其進行評估。彩色相機由來自機器的信號同步。

鏡頭的選擇取決于每個應用的max膠片寬度和拍攝距離。捕獲的圖像顯示在彩色監視器上。該軟件在輸入格式參數以及照明和相機的合適設置時逐步指導操作員。

該軟件包可實現非常高的評估速度以及在 Windows 界面下的簡單、方便的操作。封裝布局和打印信息在“示教”過程中學習。公差值等參數的輸入是菜單驅動的。屬于某種格式的所有參數都存儲在 PC 中。輸入是通過鼠標和屏幕鍵盤。

• 在 Windows 7 下簡單、方便的操作，具有廣泛的視頻支持幫助功能
• 簡單的示教過程，自動搜索和查找打印圖像的所有顏色和特征
• 照亮箔片和印刷圖像時無干擾眩光
• 很高的評估速度
• 結果清晰顯示
• 也適用于改造
• 學習格式和打印參考的簡單管理
• 強大的教學打印圖像分析
• 示教打印圖像的顯示
• 通過存儲所有重要參數快速更改格式
• 集成移位寄存器
• 生物識別用戶管理
• 具有 4 個用戶級別的集成密碼/用戶管理
• 使用相同的包裝布局，可以通過教學復制和更新現有格式數據集。
• 廣泛的評估統計數據和詳細信息

• 分辨率相機

1392x1040 像素

1628x1236 像素

2452x2056 像素

• 連接電壓：根據結構包括 24 VDC 電源
• 尺寸：安裝取決于指定的機器或系統、薄膜寬度和偏好
