這種類型的開關設計用于開關點的高重復性以及易于調整。鋼制齒輪是長壽命的保證。輸入軸的穩定滾珠軸承允許鏈條驅動產生徑向力。

齒輪凸輪限位開關用于監控、發出信號和限制旋轉驅動的運動。它們根據輸入軸的轉數、極限和中間點（如果有）進行切換。傳動裝置的作用是，在凸輪盤旋轉1圈時，端部位置之間的完整運動方式得到反映。

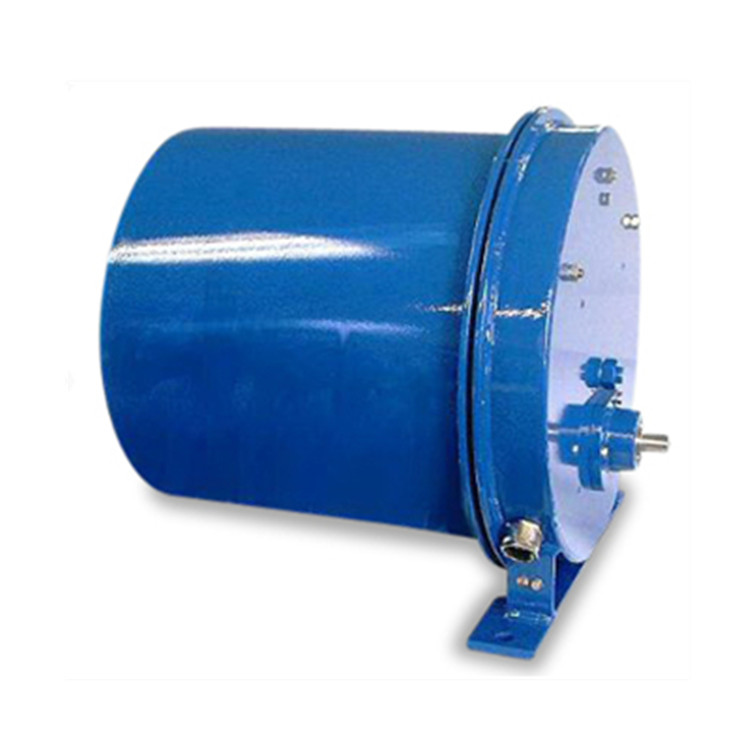

LMVS型齒輪凸輪限位開關配有特殊的大凸輪盤（直徑300mm）。大直徑影響了設定點的可調性，以及優于0.006°（在凸輪軸上）的高重復性。凸輪的側面影響切換，并且側面之間的凸輪盤的高低范圍決定切換元件的切換位置。在增加的側面，保證相應NC觸點的直接打開（“15”型開關元件不直接打開）。切換點可以根據您的喜好進行調整，首先進行粗略設置，然后進行精細設置。多達24個凸輪盤和24個開關元件可實現相同數量的單獨可調設定點。

• 重復性優于0.006°
• 直徑300mm凸輪盤
• 16A
• 捕捉動作
• 不同版本的正面開口
• 24個開關觸點和觸點
• 堅固的鋼齒輪
• 滾珠軸承安裝軸
• IP 65等級

符合標準：EN 60947、EN 60529

外殼：鋼板類型，IP65

外殼顏色：藍色

開關元件數量：max.24個

電纜入口：2 x M25

重量

6個凸輪盤32 kg，12個凸輪盤40 kg，16個凸輪盤45 kg，20個凸輪盤55 kg，24個凸輪盤65 kg

工作溫度：-30°C至80°C

安裝位置：自由
