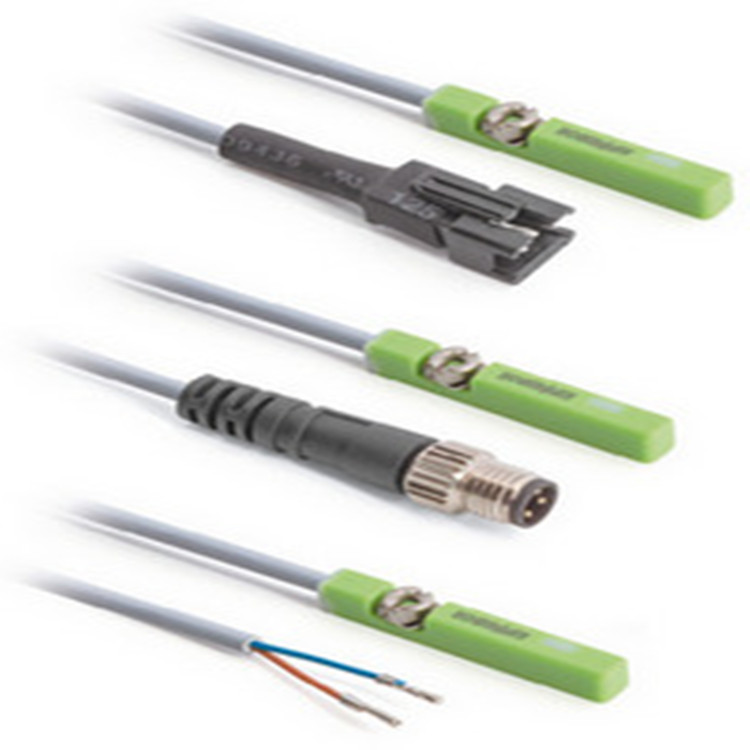

LM系列的KIPPRIBOR磁性傳感器監測氣缸活塞的中間位置。

傳感器生成有關活塞位置的離散信號，使您可以使安裝氣缸的設備自動化。

LM系列的KIPPRIBOR傳感器用于機械工程、食品和木工行業的機床自動化，以及塑料窗生產設備。

LM 系列的KIPPRIBOR 傳感器適用于Festo、KIPVALVE、SMC、Camozzi、Pneumax氣缸。

• 兼容三種氣缸：圓套、拉桿或T型槽；
• KIPPRIBOR磁性傳感器的標準連接器 M8 和 EZ3 提供輕松更換和無差錯連接；
• KIPPRIBOR連接器和安裝套件大大簡化了傳感器的安裝和連接；
• 帶螺絲夾的堅固耐磨外殼即使在振動負載設備上也能提供可靠的傳感器固定；
• 耐油外殼和電纜材料，允許工作溫度高，IP67防護等級的外殼允許在惡劣的工業條件下使用傳感器；
• 明亮的設計和LED指示便于在操作和調整過程中直觀地控制傳感器。

• 傳感器類型：磁阻（霍爾傳感器）
• 切換功能：No（3線連接）
• 開關元件：晶體管（PNP/NPN自動檢測）
• 額定電壓：10…30 VDC
• 開關電流：100 mA
• max斷開負載：3W
• 所需電流：7.5 mA，24V時
• 傳感器電壓降：1V，電流100mA DC
• 泄漏電流：0.01 mA
• 顯示：黃色LED
• 電纜：∅2.9 mm，3芯，耐油絕緣
• 靈敏度：40…800克
• 工作頻率：5000 Hz
• 工作溫度：-10…70°C
• 抗沖擊強度：50g
• 抗振動載荷：9g
• 防護等級：IP67
• 內置電氣保護：防止反極電流、過壓
• 產地：俄羅斯

干簧傳感器和磁阻傳感器的工作原理是相同的。氣缸活塞上裝有磁環。當帶有磁環的活塞

接近傳感器時，敏感元件對磁場產生反應，傳感器輸出關閉。在輸出關閉的同時，LED 亮起，表明傳感器已被觸發。
