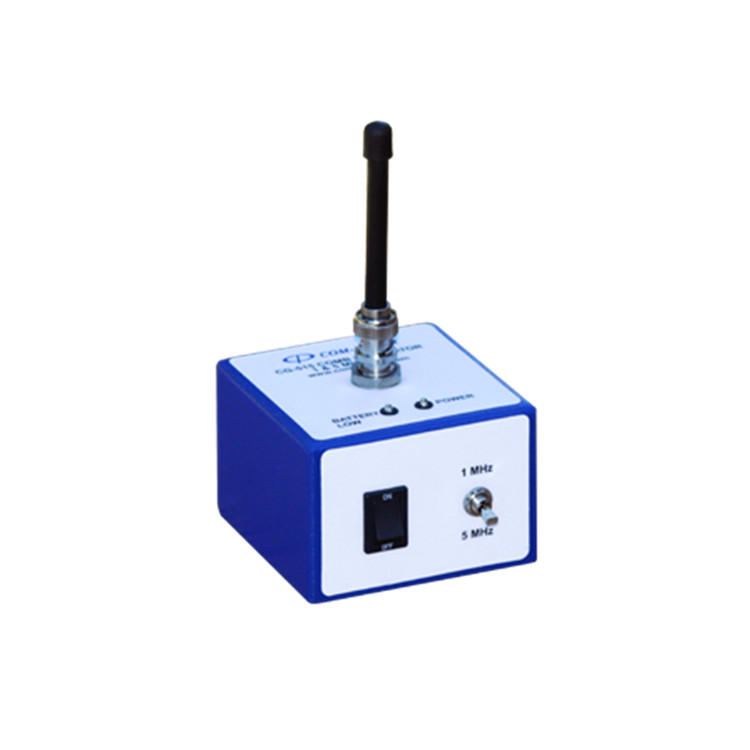

作為汽車EMC實驗室認可計劃（AEMCLRP）的工件，CG-515梳狀發生器是一種用于快速EMC現場測試的寬帶EMC信號源。EMC實驗室每年至少校準一次輻射發射測試場地、儀器和附件。校準程序復雜且耗時。然而，校準并不能防止校準期間的設備故障，如接收器損壞、電纜斷裂、連接不良、天線損壞等。定期監測梳狀發生器寬帶輻射輸出上的一些頻率可以快速有效地驗證整個設置。測試設置的任何潛在問題都可以在導致錯誤結果之前檢測到。它由可充電的NimH電池組供電。

• 快速測試前現場驗證
• 寬頻率范圍1 MHz至1.5 GHz
• 電池操作，延長電池壽命每次充電>18小時
• 電池低電壓自動關閉
• 用戶可選擇的輸出頻率/步長

產地：美國

預期應用：輻射參考信號源（用于OATS、SAC、FAC等）

頻率范圍：1 MHz至1.5 GHz

頻率步長：1 MHz或5 MHz（用戶可選）

頻率穩定性：20 ppm

振幅穩定性：±0.1 dB

時間穩定性：12個月內<1 dB

充電適配器輸出：6 VDC（未調節），500 mA

電池類型：6V鎳氫，1 Ah

蓄電池工作時間：典型值>18小時（蓄電池充滿電）

外部LED指示燈：電池電量低，電源接通

天線類型：（2）單極（3英寸、12英寸）

發電機尺寸：（高x寬x深）2.9英寸x 3.1英寸x 3.1 in.（7.4 x 7.9 x 7.9 x 7.9cm）

重量：0.5磅（0.2公斤）
