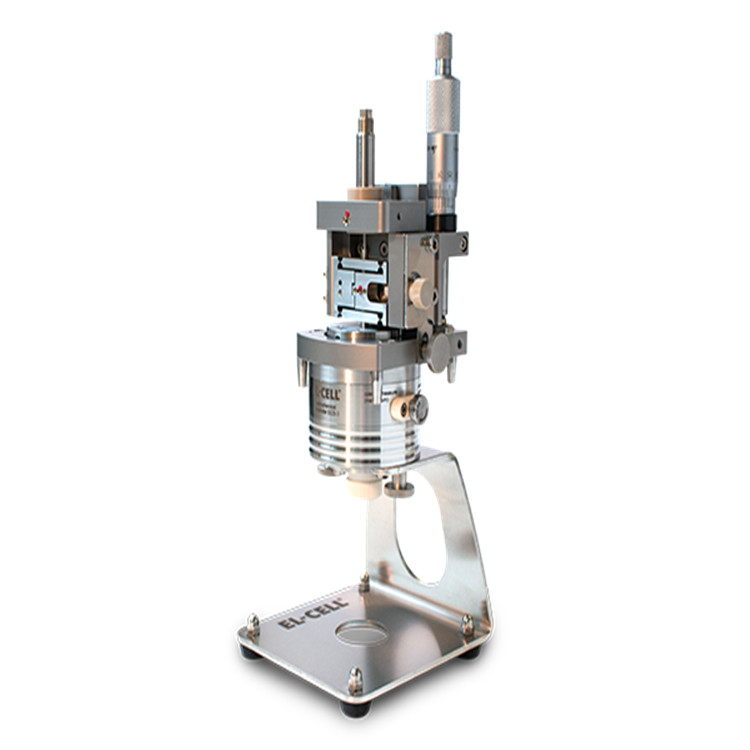

ECD-3是一種研究級儀器，專用于測量低至亞微米范圍的電極的電荷誘導應變（膨脹和收縮）。ECD-3專為研究鋰離子電池和其他插入式電極而開發。它可用于有機和水性電解質溶液。

ECD-3是該領域 10 多年經驗的結晶。ECD-3 的核心是一個電化學電池，它與環境大氣密不可分。內部的兩個電極由固定在適當位置的堅硬玻璃料隔開。上部（工作）電極通過薄金屬膜密封，將任何電荷引起的高度變化傳輸?shù)巾敳康膫鞲衅?負載單元。

在實驗過程中，高分辨率位移傳感器可檢測到從幾微米到 500 微米不等的尺寸變化，這可能需要幾秒鐘到幾天的時間。一個簡單的砝碼用于調整工作電極上的負載。工作電極的電位可以相對于反電極（細胞電壓控制）或額外的參考電極進行控制。

• 高分辨率電容式傳感器系統，分辨率<5 nm，漂移穩定性<20 nm/小時（恒溫無樣品儀器），全量程250µm。
• 具有模擬輸出信號（-10至10 V）的調節電子設備，用于位移和溫度。
• 集成USB數據記錄器，用于記錄位移、溫度、電池電位和電流。

• 高度：265 毫米
• 寬度：100 毫米
• 深度：110 毫米
• 重量：大約 1.5公斤
• 反（下）電極：直徑12mm
• 工作電極負載：1N
• 電解液體積：約0.5 ml
• 分離器直徑：12 毫米
• 位移傳感器系統：LVDT
• 位移范圍：500微米
• 位移分辨率：≤ 50 納米
• 信號漂移（無樣品）：≤ 100 納米/小時
• 試樣：電極膜，可選單晶/晶粒直徑≤10mm，厚度≤1mm
• 試樣上的載荷：大約 1 N
• 化學相容性：非質子有機電解質；可選的水性電解質
• 電池電解液體積：大約 0.5 毫升
• 產地：德國
• 耐溫性：

-20 至 +70 °C（電池和傳感器）

0 至 +40 °C（調節電子設備和數據記錄器）
