Thorlabs的壓電慣性驅動器具有小型尺寸，以緊湊封裝提供高分辨線性運動控制和長位移范圍。每個驅動器可支持max.2.5 kg(5.51 lbs)的負載，并實現20 nm的典型運動距離，無回彈。通過KIM001或KIM101控制器，步長的調節度可達30%，可達約max.30 nm。但是，由于開環設計、遲滯和應用條件，實際的步長可能有20%的差異。如要消除這種變動，需要使用一個外部反饋系統。我們還提供真空兼容的壓電慣性驅動器。

這些驅動器在靜止且沒有供電到壓電器件時會自主鎖定，因此非常適用于需要納米級分辨率和長期對準穩定性的“設置且保持”應用。只要壓電裝置沒有主動平移螺絲，可隨時使用位于后方的手擰螺絲或用5/64英寸(2 mm)六角扳手進行手動調節。

這些驅動器通過一個10 mm(0.39英寸)長的分立式壓電陶瓷堆棧驅動，可在3.5 mm/min的速度下運轉。下面詳細描述的壓電電機的設計將會在平移過程中使絲杠的端部旋轉。

• 小型設計5 mm x 17.0 mm(寬 x 高)
• 20 nm的典型步長
• 通過位于后方的手擰螺絲手動調節
• 工作電壓125 V
• PIAK10：1/4"-80安裝螺紋，兼容光學調整架

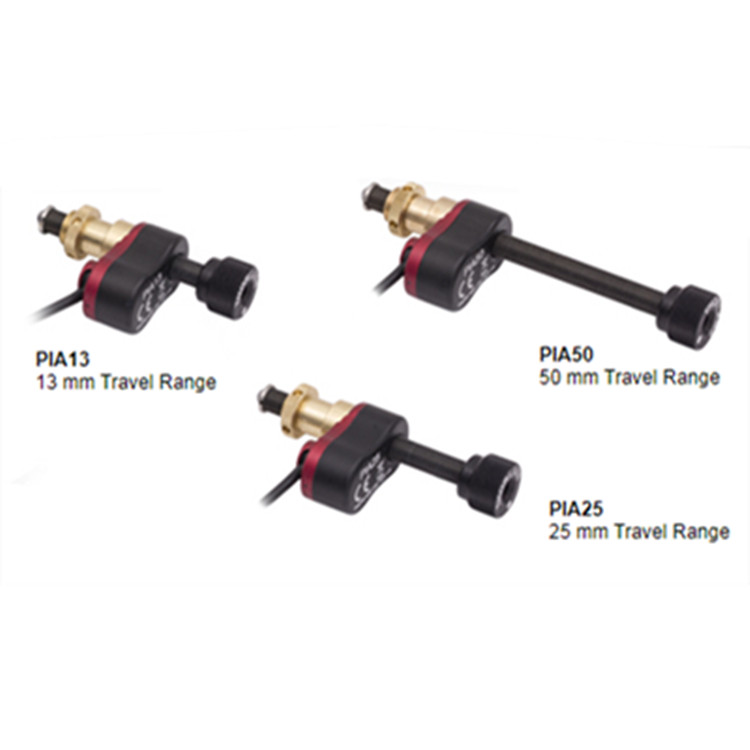

• PIA13、PIA25和PIA50：Ø3/8英寸安裝套筒，兼容位移臺
• 非常適用于需要以高分辨率進行相對定位的“設置且保持”應用

安裝選項

PIAK10驅動器具有1/4"-80套筒，兼容1/4"-80螺紋光學調整架。其它三個驅動器具有一個Ø3/8英寸(Ø9.5 mm)安裝筒，可以安裝在具有Ø3/8英寸安裝夾具的位移臺中。

需要的控制器

操作我們的壓電慣性驅動器需要下方的KIM001或KIM101控制器；這些驅動器不能使用標準壓電控制器進行操作。這些驅動器具有一個內部自定義鋸齒電壓信號發生器，能夠在85 V - 125 V的范圍內發送振幅可控的亞毫秒脈沖(步進)。每個驅動器都包含一根1.0米長的電纜；1.5米SMC延長電纜(# PAA101)和公頭轉公頭SMC轉接器(# T5026)也有提供。請注意，由于控制電纜存在電容，它的總長度不應超過2.5米。
