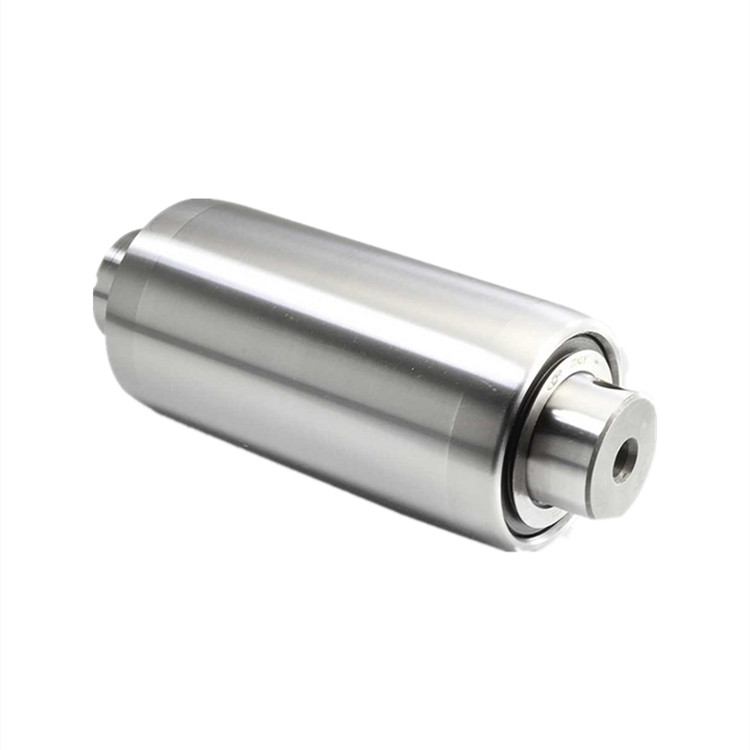

用于板材壓平機的對輥，外圈由硬化的 UNI 100Cr6/100CrMo7 鋼制成，硬度可達 60-2 HRC。根據要求和與工作油缸的耦合條件，硬度等級可降低到 53÷58 HRC。外環的輪廓通常有一個凸度，以優化外加載荷的分布。根據尺寸和形狀的不同，銷釘由兩種不同類型的鋼材制成：1 - UNI 100Cr6/100CrMo7 全硬化鋼；2 - UNI 18 NiCrMo5 表面硬化鋼。硬度等級均為 60 HRC。軸承采用油脂潤滑系統，并預先潤滑。潤滑系統通常包括潤滑脂入口和潤滑脂出口。此外，還提供長壽命軸承。密封系統有效，不允許外部介質（灰塵、爐甘石、濕氣）進入對輥內部，同時確保潤滑脂不會泄漏。精度等級為 P 0。根據要求，可按精度等級 P5 分組生產?？筛鶕?jù)要求采用不銹鋼材質。用于金屬板剝離機的對輥有兩種不同的結構：全圓柱輥；帶沖壓金屬板或青銅輥籠。采用全圓柱滾子結構可實現較高的動態和靜態負載能力。大大增加的工作帶，加上由兩個或多個保持架組成的滾動系統，使設備具有優良的矯直性能和很高的速度。外圈和樞軸上的整體墊片以及較小的圓周間隙可以很好地吸收軸向載荷。滾籠設計代表了富有創新性的對輥系列。該系列對輥的內部通常裝有兩個側向球軸承或滾針推力軸承，可確保承受較大的軸向推力。

外圈硬化鋼制成，硬度可達 60-2 HRC

優化外加載荷的分布

銷釘由兩種不同類型的鋼材制成

軸承采用油脂潤滑系統，并預先潤滑

長壽命軸承

密封系統有效

精度等級為 P 0

1. Seeger 鎖環
2. 費氏密封環
3. 五輪
4. O 形密封圈
5. 外環
6. O 形密封圈
7. 五輪
8. 費氏密封環
9. Seeger 扣環
10. O 形密封圈
11. 圓柱滾子
12. 保持架
13. 支撐輪
14. 塞格密封環
15. 銷釘
16. 卡環
17. 支撐墊圈
18. 保持架
19. 圓柱滾子

硬度等級可選53÷58 HRC

可按精度等級 P5 分組生產

可采用不銹鋼材質

可加上由兩個或多個保持架組成的滾動系統

產地：意大利

Ø ext.：60 mm

代碼：CRAT 60X30X151.25

D：60 mm

d：30 mm

L：151.25 mm

B：109.25 mm

E：111.3 mm

h：27 mm

滾輪排數：2

動態負載：70.2 kW

靜態負載：82 kW

鋼、塑料、紙張、印刷、紡織、搬運領域
