PCE-830 功率計用于測量交流電 (AC) 的一至三相電量。這款三相功率計還能測量電壓、電流、頻率、諧波和功率等參數，并根據 EN50160 標準顯示諧波值、諧波間和不對稱。中斷、泄漏、過載或瞬態（16 µs）等干擾都能通過相應的數值檢測出來。高分辨率背光 LCD 可同時顯示多達 35 個參數。功率計可同時連接多達 3 個夾子。在數據記錄器模式下，它可保存多達 17,470 個讀數（3 相/4 導線），在簡單設置下（1 相/2 導線）可保存多達 52,400 個讀數，分成 85 組。所有這些都使 PCE-830 功率計成為長時間測量的理想儀器。獲得的測量值可發送到計算機，并通過隨附的分析軟件進行處理。該設備從到貨之時起就具備了測量和分析所需的一切功能。

分析 3P4W、3P3W、1P2W、1P3W

真實有效值（V123 和 I123）

有功功率（瓦、千瓦、兆瓦、吉瓦）

視在功率和無功功率（KVA、KVAR）

功率因數 (PF)、相位角 (Φ)

能量（WH、KWH、KVARH、PFH）

電流測量范圍從 0.1 mA 到 3000 A，可分析 IT 待機功耗到工廠的Max需求量

一屏顯示 35 個參數（3P4W）

可編程 CT（1 至 600）和 PT（1 至 3000）比率

顯示重疊的電壓和電流波形

平均需求（AD，單位 W、KW、MW）

Max需求（MD，單位 KW、MW、KVA、MVA），帶可編程周期

99 次諧波分析

在一個屏幕上顯示 50 次諧波的波形

顯示帶峰值的波形（1024 個采樣點/周期）

總諧波失真 (THD-F) 分析

圖形相位圖，含 3 個相位系統參數

捕捉 28 個瞬態事件（時間 + 周期），可編程閾值 (%)

瞬態事件包括 DIP、SWELL 和 OUTAGE。

三相電壓或電流不平衡比（VUR、IUR）

三相電壓或電流不平衡系數（d0%、d2）

通過中性線的計算不平衡電流 (In)

512K 內存，可編程時間間隔（采樣時間為 2 至 3000 秒，3P4W 系統為 17,000 條記錄）

根據命令輸出波形、功率參數和諧波

帶背光的大尺寸點陣 LCD 顯示屏

光學隔離 RS-232C 轉 USB 接口

內置計時器和日歷，用于數據記錄

• 套裝 1：PCE-830 + PCE-6801 安培夾鉗（100A）

電導體拾取器：φ 30 mm

范圍選擇：手動（1 A、10 A、100 A）

尺寸：210 x 62 x 36 mm

重量：200 g

• 套裝 2：PCE-830 + PCE-6802 安培夾鉗（1000 A）

電導體拾取器：φ 55 mm

范圍選擇：手動（10 A、100 A、1000 A）

尺寸：244 x 97 x 46 mm

重量：600 g

• 套裝 3：PCE-830 + PCE-3007 柔性安培鉗(3000A)

電導體拾取器：φ 170 mm

Min徑向曲線：35 mm

導體長度：610 mm

導體直徑：14 mm

尺寸（箱體）：130 x 80 x 43 mm

重量：410 g

包裝盒內

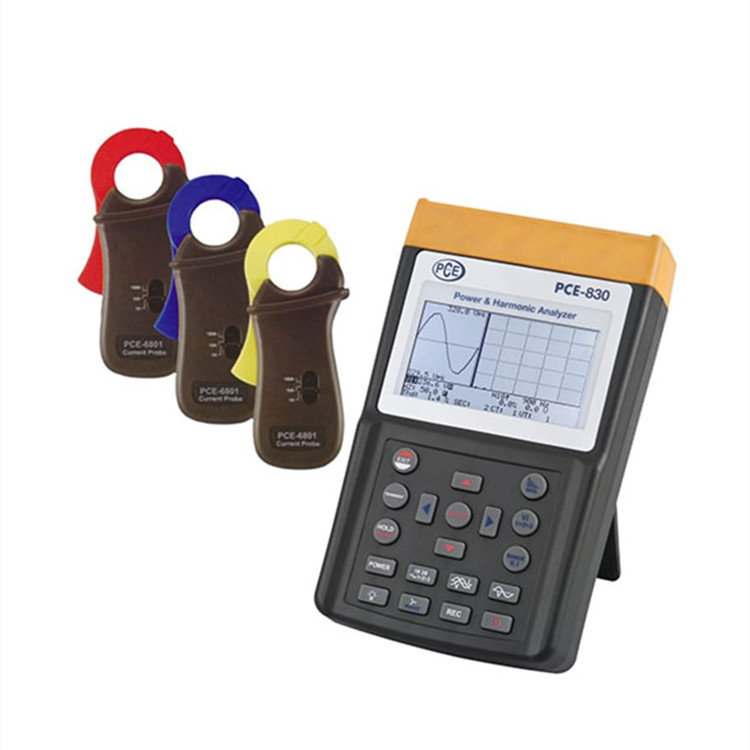

1x PCE-830 功率計

3x 安培夾 PCE-6801

4x 鱷魚夾

4x 測試線（3 米/3.3 英尺長）

8x 電池

1x 電源適配器

1x 便攜箱

1x USB 電纜軟件

1x 用戶手冊

產地：德國

電池類型：1.5 V SUM-3 x 8

外部直流輸入：僅使用 PHAPSA 型電源適配器

顯示屏：帶背光的點陣 LCD (240 × 128)

LCD 更新率：1 次/秒

功耗：約 140 mA

采樣次數：1024 次/周期

數據記錄文件：85

Max文件容量：17474 條記錄（3P4W、3P3W）；26210 條記錄（1P3W）；52420 條記錄（1P2W）；4096 條記錄（每條記錄 50 個諧波）

采樣時間：2 至 3000 秒用于數據記錄

過載指示：OL

工作溫度：-10 至 50 ℃

工作濕度：相對濕度低于 85 %

存儲溫度：-20 至 60 ℃

存儲濕度：相對濕度小于 75 %

尺寸（長×寬×高）：257 ×155 ×57 mm；10.1 × 6.1 × 2.3 英寸

重量：1160 g（含電池）

測量電壓、電流、頻率、諧波和功率等參數
