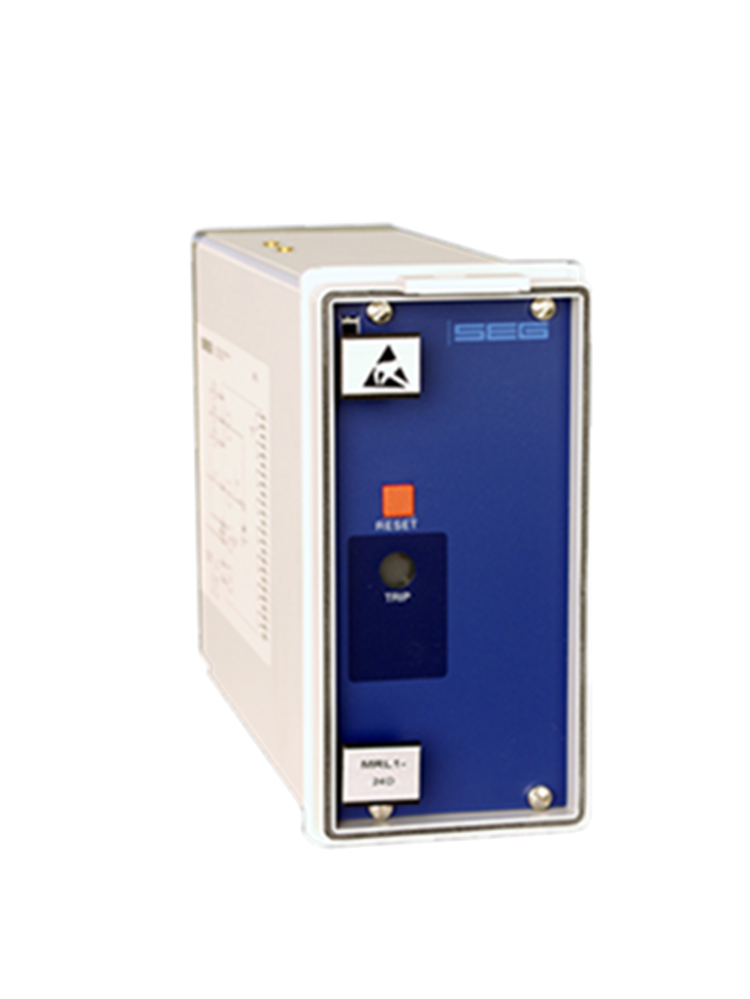

輸入信號（保護繼電器的跳閘觸點）被引導到 MRL1 的端子 A2 - A4。在跳閘的情況下，輸出繼電器切換 8 個轉換觸點。

MRL1 可以在兩種不同的操作模式下操作。

MRL1 具有高負荷（HB 模式）。

故障可能是由長距離線路上的感應電流引起的。 MRL1 具有很高的負擔以防止此類故障。通過連接端子 A7 和 A8，負載可以是

活性。輸入的功耗為 150W。這種高負荷在跳閘事件中由 MRL1 停用。額定電壓下的剩余保持功率為 min.3W*。

低負荷的 MRL1（LB模式）。

這種操作模式用于預計不會對線路產生干擾影響的情況。端子 A7 和 A8 不得橋接。輸入的功耗為 50W。這種低負荷在跳閘事件中由 MRL1 停用。額定電壓下的剩余保持功率為min. 3W。

繼電器吸合后約 40 - 60 ms，輸入電流獨立于負載中斷。該延遲使得在跳閘電路斷開之前串聯(lián)連接的其他繼電器的操作成為可能。

*取決于各自的額定電壓

• 19”機架 – 完全可抽出
• 門安裝 - 可抽出和可密封
• 面板安裝 – 完全可抽出
• 故障/故障錄波器
• 直觀的人機界面
• 顯示（主要值）
• 易于設置的軟件 – 智能視圖
• 緊湊的外形

通用鎖定繼電器，例如當保護繼電器的可用跳閘觸點數(shù)量很少或超過繼電器觸點的最大開關容量時。
