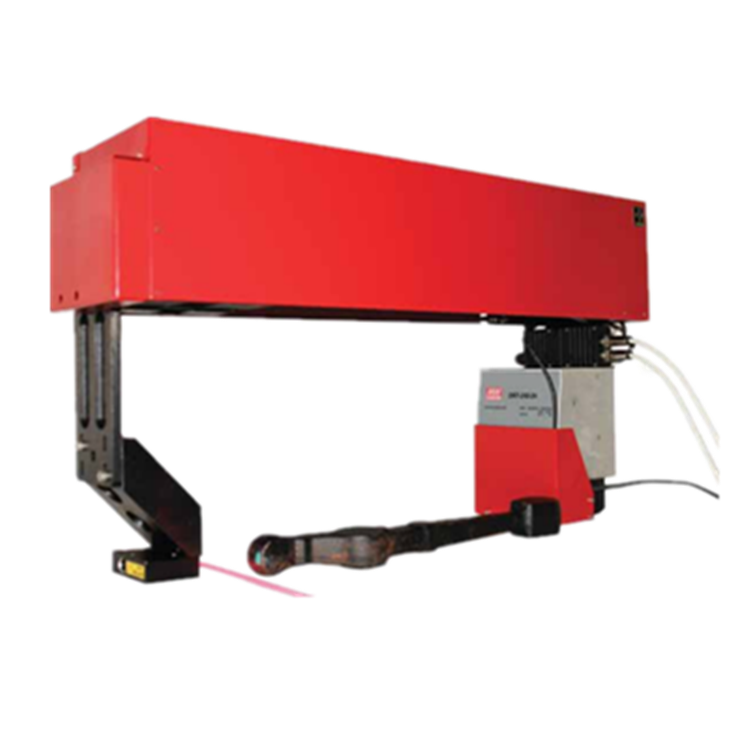

安裝在托架上的激光掃描儀沿物體移動，移動方向?yàn)?Y 坐標。激光掃描儀沿 Y 坐標確定物體輪廓點 (X, Z) 的坐標，由步進電機驅動。

結果是對象的 3D 計算機模型，其形式為點云，具有已建立的輪廓坐標 (X,Y,Z)。該模型的一個例子如圖所示。所需的幾何參數是從生成的對象模型中計算出來的。

• 該機器的工作基于物體/物體的 3D 激光掃描原理，隨后構建 3D 計算機模型并根據模型確定幾何參數。
• 該測量機專為非接觸式測量物體的幾何參數而設計，特別是懸臂，是一個獨立的軟件/硬件系統。
• 可以針對特定任務更改機器的技術特性。
• 本機采用激光掃描儀。
• 根據 IEC 60825-1:2007，激光掃描儀屬于 2M 激光等級。
• 掃描儀使用w. 660 nm 波長半導體激光器。
• 輸出功率為 8 mW。
