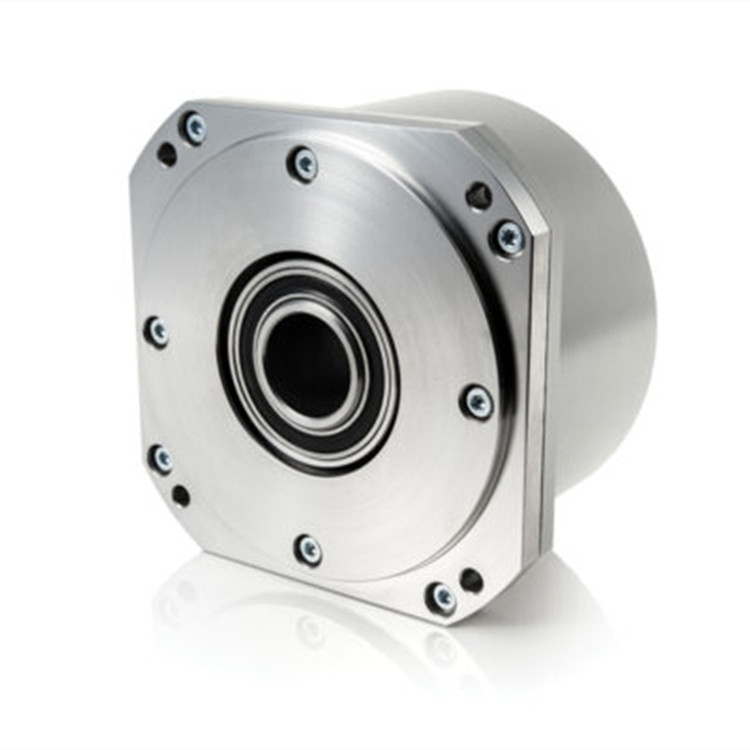

直徑 90mm Abs值編碼器AK90H是一款高等級設備，可實現高達 ±5" 的高精度角度測量。編碼器采用整體軸承、空心軸和集成定子耦合設計，適合機床等要求苛刻的應用場合。

無論編碼器是什么狀態，可準確地報告當前的位置，‌而不需要進行額外的參考或校準

具有較強的抗干擾能力

無需掉電記憶

提供高精度的位置測量

可廣泛應用于各種工業系統中的角度、‌長度測量和定位控制，‌包括電機控制等領域‌

NK - 外部細分器

CS3000 - 數字讀出裝置

CS5500 - 數字讀出裝置

C9 - 9 針圓形連接器

C12 - 12 針圓形連接器

D9 - 9 針扁平連接器

D15 - 15 針扁平連接器

B12 - 12 針圓形連接器

RS10 - 10 針圓形連接器

ONC - 10 針圓形連接器

產地：立陶宛

每轉輸出脈沖數：18000-1800000

圓盤上的線數 (z)：18000

標準：每轉 1 個

距離編碼：每軸旋轉 36

允許機械轉速：≤ 3000 rpm

Max運行速度：600 至 1000 rpm

精度等級：± 5.0 弧秒

允許軸跳動：軸向：0.02 mm

徑向：± 0.02 mm

20 ℃ 啟動扭矩：≤ 0.08 Nm

轉子慣性矩：< 0.6×10^-4 kgm²

防護等級（IEC 529）：IP64

Max重量（不含電纜）：1.2 kg

工作溫度：0 至 +70 ℃

存儲溫度：-30 至 +85 ℃

Max濕度（無冷凝）：98 %

允許振動（55 至 2000 Hz）：≤ 100 m/s²

允許沖擊（11 ms）：≤ 300 m/s²

版本：A90H-A ∫ µApp

電源電壓：+ 5 V ± 5 %

Max供電電流（無負載）：80 mA

光源：LED

增量信號：兩個正弦 I1 和 I2

1 kΩ 負載時的振幅：

- I1 = 7 - 16 µA

- I2 = 7 - 16 µA

參考信號：每轉一個準三角 I0 peek。

1 kW 負載時的信號幅度：- I0 = 2 - 8 µA（可用分量）

Max工作頻率：(-3 dB) ≥ 160 kHz

信號方向：順時針旋轉時，I2 滯后于 I1（從軸側看）

標準電纜長度：1 米；不含連接器

Max電纜長度：5 m

機械、‌民用、‌工業、‌海事、‌地理、‌鉆井、‌軍用和火車等。‌
