該系統的操作基于使用旋轉三角測量激光傳感器掃描管道內表面。

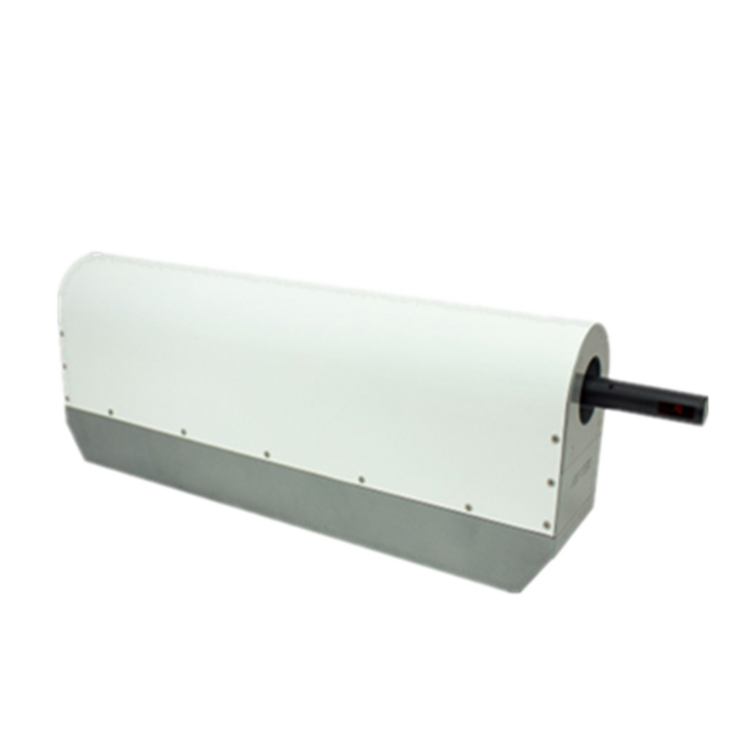

該系統包含一個底座，在該底座上安裝有線性平移機構、控制器和接口模塊。線性平移機構承載旋轉模塊，激光傳感器安裝在該旋轉模塊上。系統背面有四個用于電源和接口的連接器。

系統操作如下:

被測管道與激光傳感器同軸安裝。 在外部控制器的命令下，激光傳感器移動到孔中。 傳感器開始旋轉并掃描管道內表面，將表面極坐標（傳感器測量到的旋轉軸的距離和相應的旋轉角度）傳輸?shù)絻?nèi)置計算機計算所需的幾何形狀參數。結果通過 PROFINET 傳輸?shù)酵獠靠刂破鳌?/p>

• 測量原理——通過旋轉三角測量傳感器進行激光重新掃描。
• 該系統使用w. 660 nm 波長半導體激光器。
• 輸出功率為 1 mW。
• 根據 IEC/EN 60825-1:2014，該系統屬于 2 級激光安全等級。
