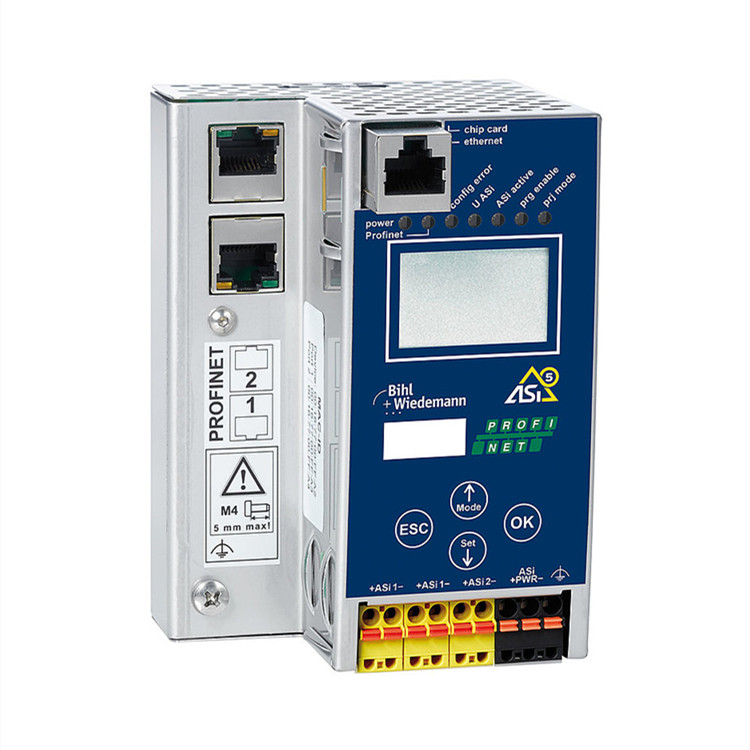

Bihl+Wiedemann 的 ASi 網關可用于將通過 ASi 模塊分散讀入的數字和模擬數據通過相應的總線系統傳輸到上一層控制系統，并將輸出信號從控制系統傳輸到 ASi 執行器。我們的網關根據 ASi-3 或 ASi-5 標準進行通信，從而確保更好的數據交換。這些網關運行快速、簡便。雙地址檢測、接地故障和電磁兼容性監控以及可選的 PLC 功能等多種診斷功能均為標準配置，用戶可從中受益。網關中的雙主站尤其具有成本效益。這樣，一個 ASi 網關就可以控制兩個 ASi 電路。使用 “集成去耦，ASi 電流 ”變體時，只需一個電源裝置即可為兩個 ASi 電路供電。BWU3852是ASi-5/ASi-3 PROFINET 不銹鋼網關，2 個 ASi-5/ASi-3 主站，OPC UA 服務器，REST API，集成去耦，每個 ASi 電路Max 4 A，網關中的 ASi 電流測量，通過 PROFINET 或以太網診斷接口進行診斷和配置，雙地址檢測，ASi 保護，可選 C 語言編程，IP20

ASi-5 - 數據寬度高，周期時間短

擴展診斷功能

低成本的 30V 電源裝置和集成去耦線圈降低了成本和空間要求

使用 1 個電源裝置為 2 個 ASi 電路供電

用于 IIoT 應用的 OPC UA 接口和 REST API

集成網絡服務器，便于診斷和維護

BW4055：芯片卡，內存容量 512 kByte

BW4219：30 V 電源裝置，8 A，單相

BW4220：30 V 電源裝置，8 A，3 相

BW4925：ASi-5/ASi-3 手動尋址裝置

產地：德國

現場總線接口：PROFINET 類型；2 x RJ-45，集成 2 端口交換機，支持 IRT；符合 B 級

交換機：符合 C 級（支持 IRT）

波特率：100 MBaud

IT 接口：OPC UA 服務器、Web 服務器、REST API

一致性等級：B 級；交換機對應 C 級（支持 IRT）

功能：PROFINET IO 設備；媒體冗余 (MRP)；共享設備

卡槽：用于存儲配置數據的芯片卡 (BW4055)

診斷接口類型：以太網；RJ-45，符合 IEEE 802.3 標準

波特率：10/100 MBaud 半/全雙工

IT 接口：OPC UA 服務器、Web 服務器、REST API

ASi 規格：ASi-5 + ASi-3

周期時間 ASi-5（常數）：1.27 ms（384 位輸入數據 + 384 位輸出數據

1.27 ms（384 位輸入數據 + 384 位輸出數據

周期時間 ASi-3（可變）： 150 µs（ASi-3 的數量）。

150 µs（ASi-3 參與者數量 + 2）

額定工作電流：約 250 mA

支持 ASi Power24V：是

顯示屏：LCD

LCD：菜單、ASi 用戶地址顯示、純文本錯誤信息

LED 電源（綠色）：電壓開啟

PROFINET LED（綠色/紅色）：綠色：PROFINET 通信激活；紅色：PROFINET 通信未激活

LED 配置錯誤（紅色）：配置錯誤

LED U ASi（綠色）：ASi 電壓正常。

LED ASi 啟用（綠色）：ASi 運行正常

LED prg enable（綠色）：可進行自動地址編程

LED prj 模式（黃色）：投影模式激活

UL 規格（UL508）

外部保險絲保護：PELV/SELV 電壓 ≤30 VDC 的隔離電壓源須具有內部或外部限流功能。

說明：UL 標志不包括由美國保險商實驗室公司（UL）進行的測試。

工作海拔高度：Max 2000 米

環境溫度：-25 至 +55 ℃ （不允許有冷凝水）

存儲溫度：-25 至 +85 ℃

外殼：不銹鋼，夾緊導軌安裝

臟污等級：2

防護等級：IP 20

允許濕度應力：符合 EN 61131-2 標準

允許的沖擊和振動應力：符合 EN 61131-2 標準

絕緣電壓：≥ 500 V

重量：500 g

尺寸（寬/高/深）：85 / 120 / 93 mm
