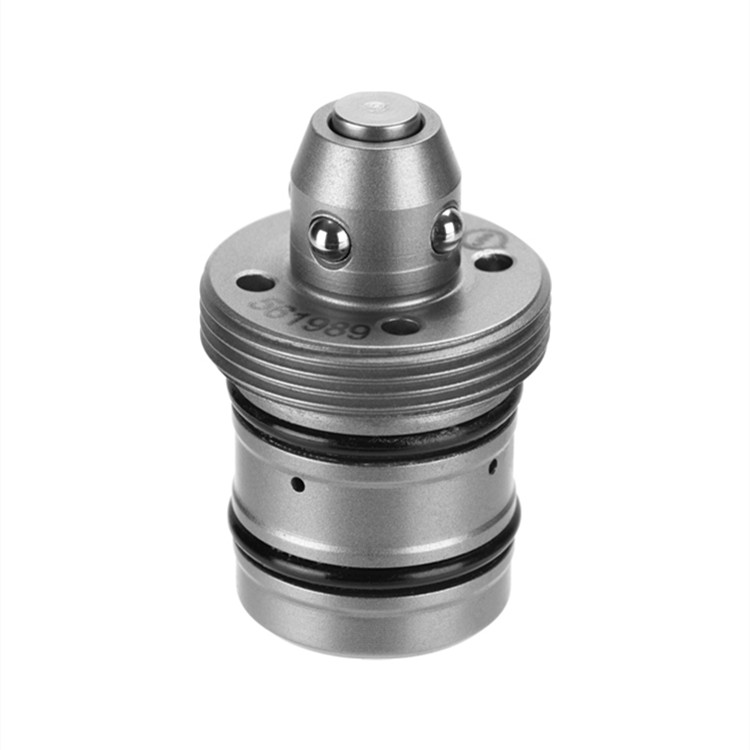

氣動零點夾持系統，用于在非切削加工過程中優化夾持時間。由于可更換托板的底部沒有干擾輪廓，因此非常適合于傳送自動化領域的應用。零點夾緊系統以氣動方式打開 ，并通過彈簧力以機械方式鎖緊。隨后可隨時斷開壓力管路（零點夾緊系統無壓力夾緊）。將零點夾緊系統擰入的底板可用作支撐面。訂貨號 559439 中有合適的裝配工具。

夾緊模塊，旋入式

氣動開啟。

開啟操作壓力：5 至 12 bar

外殼和活塞經過硬化處理

重復精度 < 0.1 mm

裝配工具：編號 6214ZMW

零點夾緊套筒：編號 6214ZN-XXX-01

平衡夾緊套：編號 6214ZN-XXX-02

產地：德國

GR 尺寸：RP250

EVK 拉入/鎖定力Max：100 N

HK 保持力：1000 N

ENTR 打開：氣動

BDO 打開操作壓力：5 至 12 bar

D φ：18 mm

D1 φ：2.2 mm

DH φ：10.6 mm

H ：34.3 mm

H1：10 mm

M 內六角螺釘：M22x1 mm

R：14.75 mm

T1：4.95 mm

T2：19 mm

T3：23 mm

重量：40 g

REACH1 SVHC 物質含量超過 0.1 %：否

用于在非切削加工過程中優化夾持時間、傳送自動化領域的應用
