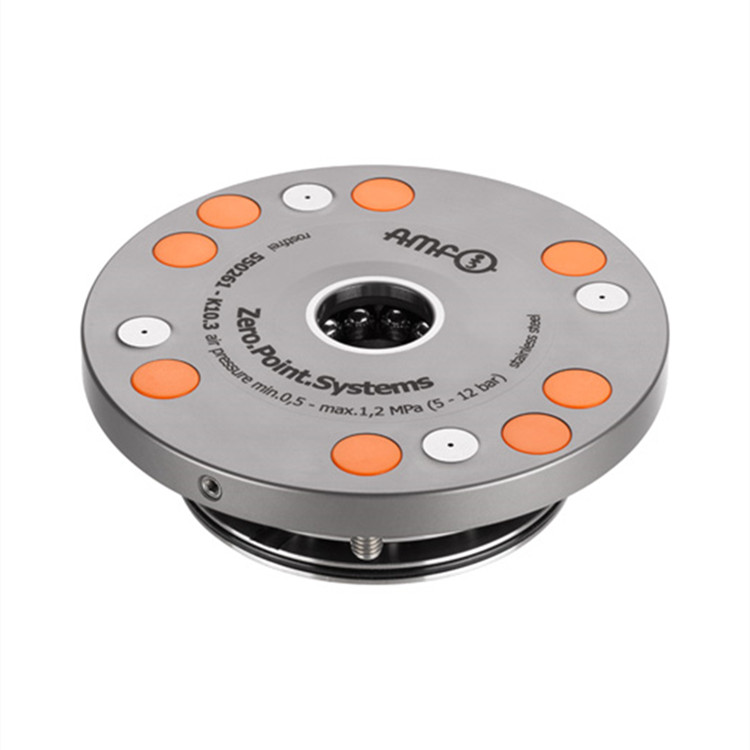

用于自動化解決方案的內置夾緊模塊，支撐面為島式設計，具有集成吹脫、中間吹脫、支撐控制、鎖定控制和夾緊銷監控功能。鎖定檢查：夾緊模塊鎖定時的動態壓力，夾緊模塊打開時的流量。打開檢查：夾緊模塊打開時的動態壓力，夾緊模塊鎖定時的流速。夾緊銷監控：夾緊銷存在時的動壓，夾緊銷不存在時的流速。支撐檢查：可更換托板就位時的動態壓力。內置夾緊模塊以氣動方式打開，并通過彈簧力以機械方式鎖緊。隨后可隨時斷開壓力管路（模塊夾緊時無壓力）。

氣動開啟

氣動吹出

開啟操作壓力：

KP10.3：5 至 12 bar

KP20.3：4.5 至 12 bar

蓋板和活塞經過硬化處理

重復精度 < 0.005 mm

帶鎖定控制（氣動）、打開控制（氣動）、支撐控制（氣動）、夾緊銷監控（氣動）和島式支撐

夾緊模塊有七個接口：

1 = 氣動 打開

3 = 氣動打開 吹出

4 = 氣動 打開控制輸入

5 = 排氣

6 = 氣動 夾緊螺栓控制輸入

7 = 氣動 支撐控制

8 = 氣動 鎖定控制輸入

產地：德國

GR 尺寸：KP10.3

EVK 拉入/鎖定力Max：10 kN

HK 保持力：25 kN

ENTR 開啟：氣動

BMIN 打開操作壓力：5.0 bar

AUSBL 吹出：氣動

VRK 鎖定控制：氣動

ALK 支撐控制：氣動

SPBO 拉桿感應：氣動

DN 直徑φ：22 mm

D1 直徑φ：78 mm

D 直徑φ：112 mm

H：35 mm

HA：10 mm

LK 直徑φ：88 mm

M 螺釘：6 x M 6 mm

T：25 mm

GEW 重量：1400 g

用于自動化解決方案的零點夾緊系統，可在切削和非切削加工過程中優化裝夾時間
