磁性?shī)A持板采用方形磁極技術，單體設計，金屬表面，具有很高的夾持力。用于定位、夾緊和加工可磁化材料。與磁極擴展裝置配合使用，還特別適用于工件的五面加工。帶金屬表面的磁性?shī)A板。這種特殊的高質量設計通過方形磁極技術實現了磁性?shī)A持技術中的高夾持力。當所有磁極全嚙合時，可達到Max夾持力。43 mm的低設計是其一大優勢。這意味著自重很小，機床工作臺的負荷也大大降低。如果表面受損，可以返工多達 4 mm，以恢復原來的表面質量。磁性卡盤的高度公差為 +/0.02 mm；也可根據要求隨時提供更小的高度公差。與控制單元連接的插頭為 IP 65 卡口連接器，帶保護罩。工件或材料厚度大于 12 mm時，夾持力更佳。端面兩側有一個夾緊槽，用于固定在機床工作臺上。也可以在磁性卡盤上鉆緊固孔。為此須向 AMF 申請鉆孔計劃。

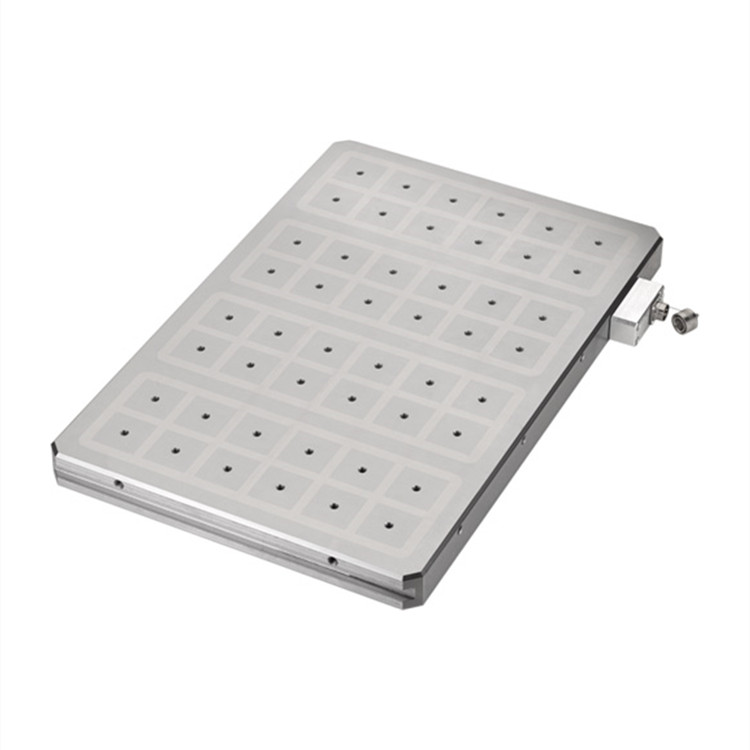

帶金屬表面的磁性?shī)A板

環保型夾緊技術：僅在夾緊和松開時需要能量

高保障性：即使在斷電情況下也能保持夾持力

安裝高度較低

防水插頭 IP 65

產地：德國

GR 尺寸：50

A：490 mm

B：295 mm

高度：43 mm

P 支柱尺寸：50 mm

AP 桿數：24

KP 力/桿：400 daN

HK 保持力：96 kN

防護等級：IP 65

GEW 重量：34000 g

機械加工、汽車制造、電子設備制造、能源和化工行業等。
