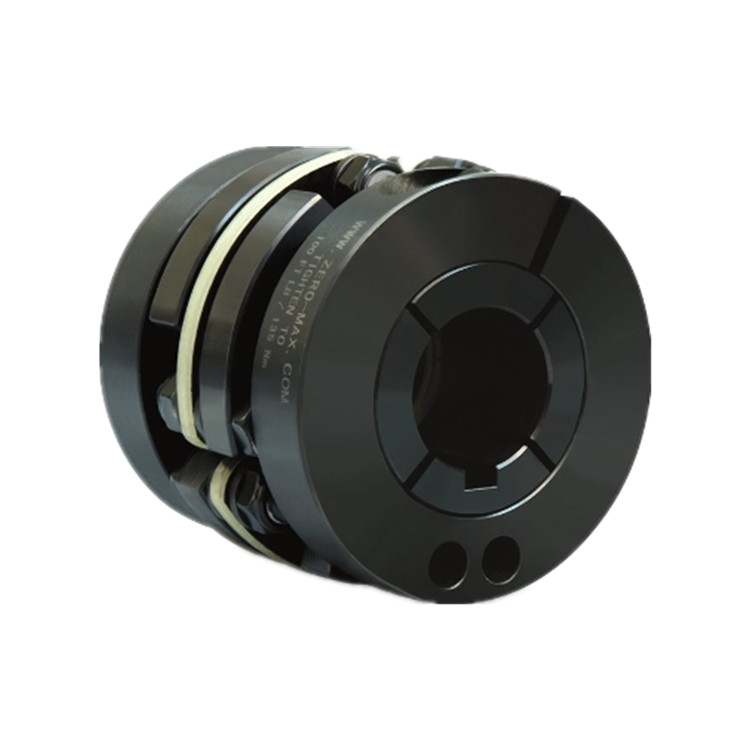

Zero-Max 的鋼質單撓式復合圓盤 (CD) 柔性軸聯軸器的設計和制造旨在為需要零齒隙操作的應用提供具有高抗扭剛度和更高耐用性的可靠解決方案。單撓性CD聯軸器的設計使其能夠提供苛刻的運動控制應用所需的特性、性能和精度。鋼制卡箍式外齒圈的設計使其更加堅固耐用，同時提供高的性能和可靠性。

• 角度偏差是大多數金屬圓盤型號的 3 倍
• 工作溫度范圍為 -57° 至 121°C (-70° 至 250°F)
• 扭轉剛度高，可實現高精度操作
• 鋼制輪轂上的黑色氧化涂層和鋁制輪轂上的黑色陽極氧化涂層可保護環境
• 使用壽命長于金屬盤型號
• 還提供不銹鋼和鍍鎳型號
• 不導電且耐化學腐蝕的盤組材料
• 加工和公差保證了適當?shù)呐浜?、高度的同心度和高的性?/li>
• 單元化的盤組便于安裝和更換
• 符合 RoHS 規范

產地：美國

連續額定扭矩：180 in-lbs

峰值額定扭矩：360 in-lbs

帶鍵槽的孔徑 (E)：max.0.625 英寸

不帶鍵槽的孔徑 (E)：max.0.813 英寸

轉速：max.12,000 轉/分鐘

扭轉剛性：1,800 In-lbs/度

平行偏差：0.004 英寸

角度偏差：3 °

軸向偏差： 0.030 英寸 0.030 英寸

重量（孔徑max）：0.82 磅

慣性（孔徑max）：0.35 lb-in²

外徑 (A)：1.85 英寸

總長度 (L)：1.88 英寸

輪轂長度 (B)： 0.810 英寸

軸端間距 (C)：0.28 英寸

盤組內徑 (H)： 0.79 英寸

夾緊環直徑 (F)： max.1.77 英寸

夾緊環寬度 (D)： max.0.472 英寸
