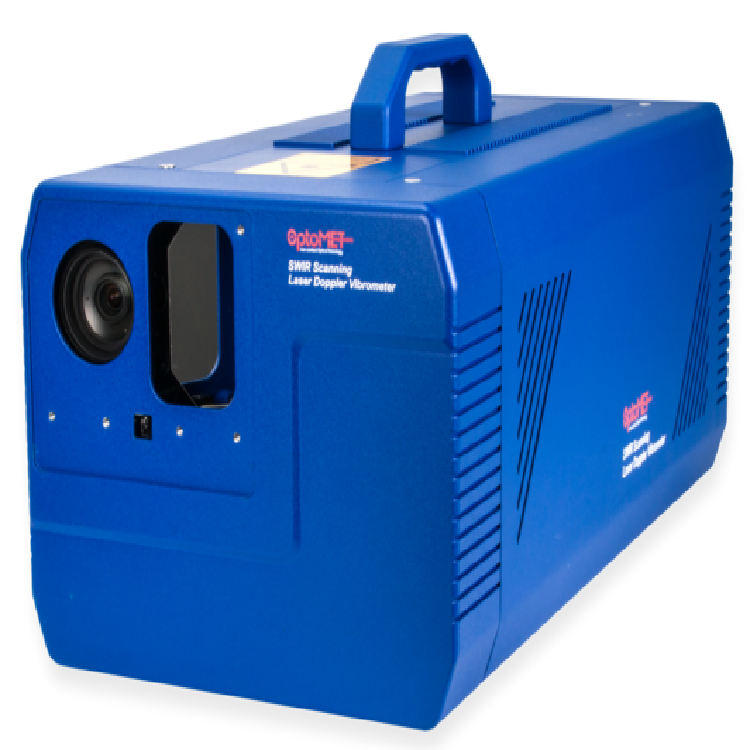

掃描激光多普勒測振儀是一種全場振動成像測量技術，其中測振儀測量光束在短時間內掃描測試對象并記錄網格測量點的振動數據。任何測試結構的非接觸式振動測量都提供了對結構動態行為的準確而有價值的洞察。操作和結構振動可以動畫化、共振識別、有限元模型計算驗證或表面波的能量傳播可見。

• 緊湊、便攜且直觀
• SWIR 激光源和具有良好光學靈敏度的大孔徑
• 開放的數據和控制接口
• 振動速度高達 ±30 m/s
• 位移分辨率低至 50 飛米
• 端到端數字化工作流程
• 3 個模擬輸出，采樣率為 160 Msamples/s
• GBit 以太網數字輸出
• 通過以太網遠程更新和升級

• 測量量：速度、位移、加速度
• 信號處理：數字（Optomet UltraDSP）
• 頻率帶寬：DC up to 24 MHz
• max速度：30 m/s
• 工作距離：可達100 m
• 掃描角度(h x v)：50° x 40°，分辨率<0.001°，穩定性<0.001°/h
• max掃描點數/秒 30
• 攝像頭：全高清1080p，30倍光學變焦
• 以太網數字輸出：1 GBit/s
• BNC 模擬輸出：位移、速度、加速度、信號發生器輸出
• BNC模擬輸入：

  -測量輸入，2 x 參考輸入（可選 5 x 或 8 x）

  -每通道 24 位 A/D 轉換器

  -支持 IEPE（集成電子壓電）輸入

• 激光波長：

  -測量激光：輸出功率：1550 nm，<10 mW，人眼安全，1級

  -瞄準激光：510-530 nm

• 激光安全等級：

  -測量激光：輸出功率<10 mW，人眼安全，1級

  -瞄準激光：輸出功率：<1 mW，人眼安全，2 級

• 工作溫度范圍：0 ... 40°C
• 尺寸：長x寬x高（不含把手）：450 x 224 x 180 mm
• 重量：12公斤
• 電源：110 -240V AC (50-60Hz) 或 12 V DC
