本機測量和顯示單相兩線（1p2w）、三相三線（3p3w）和三相四線（3p4w）網絡的特性。測量參數包括電壓（V）、頻率（Hz）、電流（A )、功率(kW/Kva/Kvar)、輸入、輸出和總能量(kWh/kvArh)。該裝置還可以測量需求電流和功率，這是在長達 60 分鐘的預設時間段內測量的。

該裝置是一個 1A 或 5A 電流互感器，可配置為與各種 CT 配合使用。 內置脈沖和 Modbus 或 M-Bus 輸出。配置受密碼保護。該裝置可由單獨的輔助（交流或直流）電源供電?；蛘?，它可以通過將電壓參考和中性參考連接到端子 5 和 6（請參閱接線圖）從受監控的電源供電。

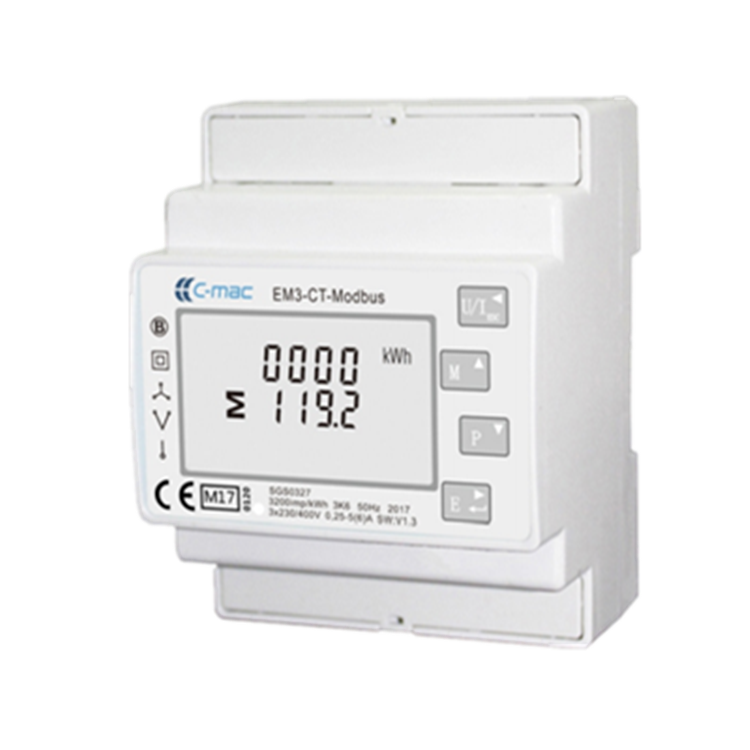

三相多功能電能表

該單元可以測量和顯示：

• 所有相位的電壓和 THD%（總諧波失真）
• 線路頻率
• 所有相位的電流、電流需求和電流 THD%
• 功率、最大功率需求和功率因數
• 有功能源進出口
• 無功能源進出口
