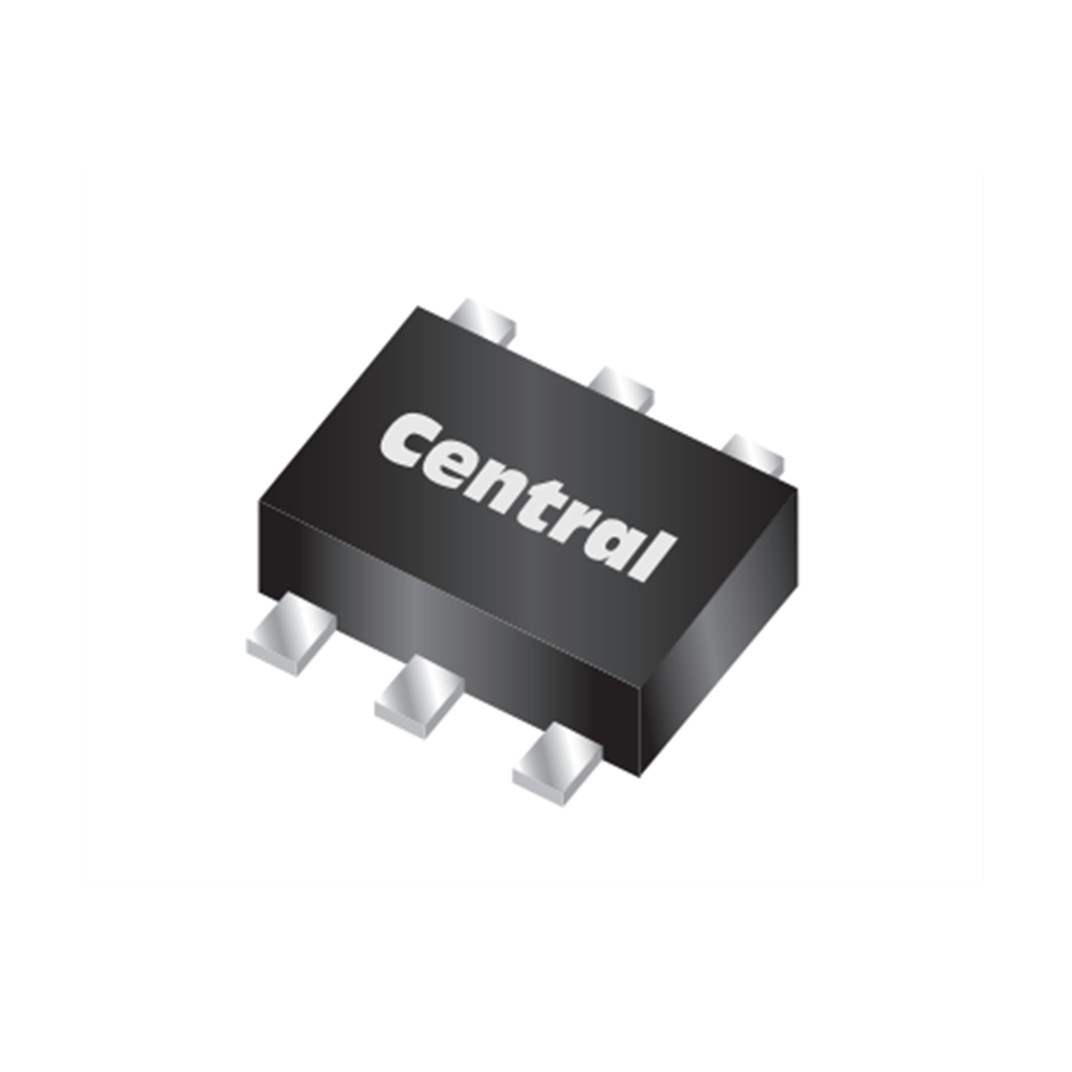

這些 CENTRAL SEMICONDUCTOR 雙器件是低 VCE(SAT) 硅晶體管，采用 SOT-563 表面貼裝封裝，專為需要低集電極發射極飽和電壓的小信號通用放大器和開關應用而設計。

• 這些晶體管具有較低的集電極發射極飽和電壓（VCE(SAT)），這意味著在飽和狀態下，晶體管消耗的功率較小，有助于提高工作效率并減少熱量產生。
• 采用SOT-563封裝形式，這種小型化的封裝使得晶體管非常適合用于表面貼裝技術（SMT），有助于節省電路板空間，提高生產效率和自動化程度。
• 這些晶體管專為需要低VCE(SAT)的小信號通用放大器和開關應用而設計，能夠在這些應用中提供穩定、可靠的放大和開關性能。

產地：美國

集電極基極電壓：40V

集電極-發射極電壓：25V

發射極基極電壓：6.0 V

連續集電極電流：1.0 A

峰值集電極電流：1.5 A

功耗：350 mW

工作溫度：-65至+150°C

存儲接面溫度：-65至+150°C

熱阻：357°C/W

封裝：SOT-563
