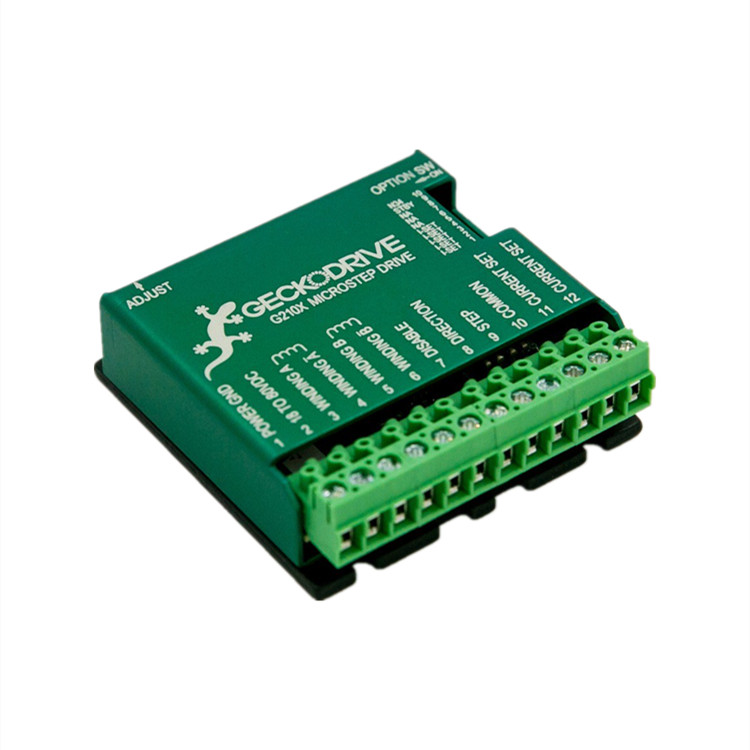

G210X 是 G201X 的變體，設計用于低成本地運行大型步進電機。G210X 采用 CPLD 設計，將以前的大部分模擬操作轉移到固件中，同時仍保留了大型雙 H 橋電源部分。它的 MOSFET 可以毫無問題地運行高達 7 A 和 80 VDC 的步進電機，將電機范圍擴大到 NEMA 17 至 42。DIP 開關用于用戶設置（從電流設置到諧振補償），LED 指示燈用于快速診斷功能是否正常，通用 COMMON 輸入等簡單易用的功能使其成為一個設置簡單、功能強大的軟件包。步進脈沖倍增器板 G901X 有四種分辨率可供選擇：全步進（200 PPR）、半步進（400 PPR）、五微步進（1000 PPR）和十微步進（2000 PPR）?？烧{(diào)節的低速平滑性微調器可補償?shù)投穗姍C(jī)的非線性，而中頻共振補償則可確保在中頻衰減區域內輸出可靠的扭矩。全步進變速是 Geckodrive 產品自有的功能，可在每秒 4 - 6 轉之間將電機轉換為全步進電機。利用這一功能無需更改軟件，也不會犧牲精度。與不變形的驅動器相比，其可用扭矩可提高 30 %。

三年質保和免費的美國技術支持

步進和方向與 +3.3 VDC 和 +5 VDC 兼容，電流為 2.5 mA

待機時的再循環模式大大降低了停機時的電機發熱量

無需外接 470 uF 電容器

開機復位

在有源階躍脈沖邊沿時鐘輸入方向

無內部跳線，無電流設置電阻，DIP 開關設置

停止時電機發熱量低

通用步進和方向

產地：美國

電源電壓：18 至 80 VDC

電機電流：0 至 7 A

功率耗散：1 至 13 W

溫度：0 至 70 ℃

濕度：0 至 95 %

電機電感：1 至 50 mH

輸入頻率：0 至 200 kHz

階躍脈沖 “0 ”時間（通用 3.3 至 5 V）：0.5 uS

階躍脈沖 “1 ”時間（通用 3.3 至 5 V）：3 uS

階躍脈沖 “0 ”時間（通用接地）：3 uS

階躍脈沖 “1 ”時間（通用接地）：0.5 uS

方向設置：0 uS

信號電壓：3.3 至 5 VDC

重量：3.6 盎司

加工、數控制造、測試、3D 打印、定格動畫等行業
