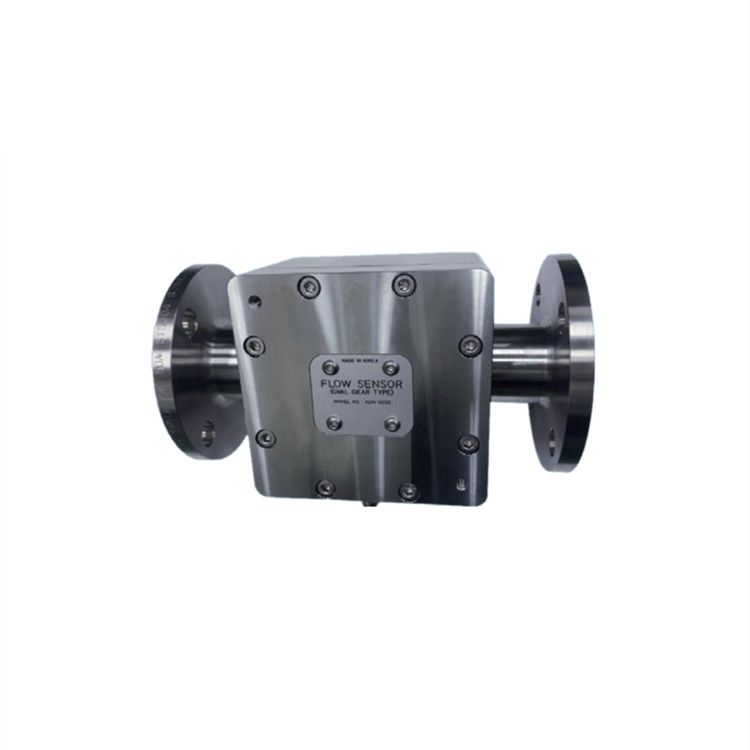

齒輪流量計由兩個橢圓形齒組成，由流體壓力驅動，齒的每一次角度旋轉都能準確顯示流量。兩個橢圓齒的旋轉通過磁力耦合器與機器上的儀表板之間的齒輪系進行轉換。齒輪流量計可用于高粘度（10,000 CP）、壓力高達約 200 bar 和高精度（± 0.3 % 至 0.5 %）的流量控制。QF 信號變送器是在橢圓流量計上加裝脈沖信號發生器，將計量的介質流量轉換成電信號，采用雙電纜信號結構，塑料封裝，具有操作簡便、使用壽命長等特點。

流體壓力驅動

準確顯示流量

通過磁力耦合器與儀表板之間的齒輪系進行轉換

雙電纜信號結構

塑料封裝

操作簡便、使用壽命長

產地：韓國

尺寸：10 A

材料：鑄鐵、不銹鋼、鑄鋼、鑄鋼

工藝連接：法蘭類型 - JIS 10K RF（標準）；ANSI、DIN（可選）

速率精度：± 0.5 %/± 0.3 %（可選）

流體溫度：-20 至 +120 ℃ / 200 ℃（選件）

2 至 8(CP)流量范圍：0.08 至 0.4 m³/h

8 至 200(CP)流量范圍：0.04 至 0.4 m³/h

化學液體 0.6 至 200(CP) 流量范圍：0.08 至 0.4 m³/h

工作電壓：直流 12 V

工作電壓范圍：直流 11 至 15 V

工作頻率：200 Hz

低電平輸出信號：＜ 4.5 V

高電平輸出信號：＞ 8.5 V（方波）

發射距離：1 Km（金屬屏蔽電纜）

引線電阻：≤ 39 Ω

環境溫度：-10 至 +65 ℃

防爆標志：a；iaⅡCT b；dⅡBT4

適用于各種液體和氣體的流量測量設備，各類工業廠房（水凈化設施、廢水處理設施、化工廠設施、船舶、海水淡化設施、禽畜廢水處理設施、CEDI 設施、水處理設施、輸油設施、冶煉設施、新建公寓樓、空調和供暖設施、鍋爐蒸汽測量設施、飲料輸送設施等）
