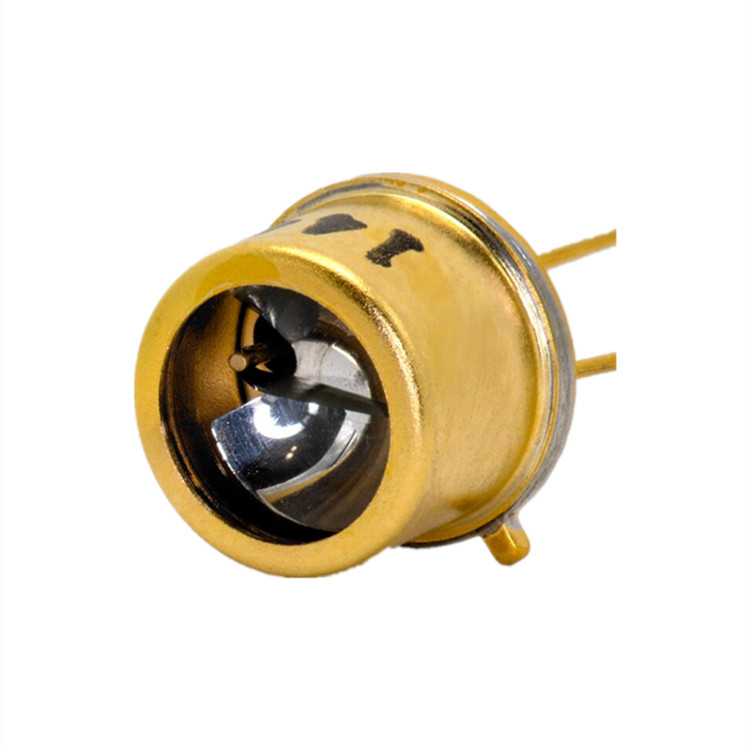

Opto Diode SVF 系列紅外線 (IR) 發射器設計用作黑體輻射的脈沖源。脈沖發射器中的輻射元件是 Opto Diode 專用的超薄金屬箔，其配置可使來自加熱箔兩側的輻射沿著光軸有效地射出封裝。金屬箔材料的典型發射率為 0.88，在光譜分布上近似于黑體源。SVF 系列發射器的額定Max箔溫度為 1000 K。標準 SVF 系列發射器采用密封的 TO-5 或 TO-8 封裝，具有各種箔厚度和寬度。驅動電路適合使用 IRF350 這樣的開關器件，IRF350 是一種 400 V 單 N 溝道 MOSFET，具有低導通電阻和高跨導、良好的反向能量和二極管恢復 dv/dt 能力。

黑體輻射的脈沖源

在光譜分布上模擬黑體

超薄金屬箔有源元件

用于準直和均勻性的拋物面反射器

典型發射率 0.88

SVF-XXXXX-YYY

SVF - S 源，VF 可脈沖

XXXXX - 燈絲和箔片尺寸

YYY - 包裝選項和窗口選項

SVF230-5M2 (40103) 采用 TO5 封裝的 230 型標準可脈沖發射器，帶藍寶石窗口

SVF350-5M2 (40106) 標準可脈沖發射器 350，采用 TO5 封裝，帶藍寶石窗口

SVF360-8M2 (40432) 標準可脈沖發射器 360，采用 TO8 封裝，帶藍寶石窗口

SVF230-5M3 (40104) 標準可脈沖發射器 230，采用 TO5 封裝，帶氟化鈣窗口

SVF350-5M3 (40107) 標準可脈沖發射器 350，采用 TO5 封裝，帶氟化鈣窗口

SVF350-8M3 (40172) 標準可脈沖發射器 350，采用 TO8 封裝，帶氟化鈣窗口

SVF360-8M3 (40110) 標準可脈沖發射器 360，采用 TO8 封裝，帶氟化鈣窗口

多種標準窗口材料可用于定制特定波長范圍的輸出

可提供接近準直和均勻的輻射輸出

提供各種焦距的橢圓形反射器，用于耦合到光纖或其他應用中

產地：美國

零件編號：40107

封裝：采用 TO5 的標準

可脈沖發射器：350

窗口類型：氟化鈣

典型電阻：0.70 Ω

發射率：0.88

驅動開關器件：IRF350

平均無故障時間 (MTBF)：＞ 30,000 小時

Max箔溫度：1000 K

航空航天、汽車、生物技術、食品加工、軍事/國防、工業、半導體設備制造、測試和測量
