在旋轉過程中不做任何軸向運動。這就將旋轉過程所需的空間降低。由于在平面上旋轉，因此旋轉到小縫隙或緊密貼合的肋條中以及夾緊工件都不成問題。此外，Micromat 無回轉行程的回轉夾具還為高空加工提供了集成防護系統。在液壓系統壓力驟降的情況下，卡箍會進行軸向運動。旋轉的機械阻擋可防止油缸松動和工件脫落。當壓力施加到端口 A 的擺動夾上時，一個特殊凹槽的擺動環先向下移動，導致活塞旋轉。在旋轉過程中，活塞在軸向受到鋼球的機械阻擋。一旦擺動環到達其末端位置，活塞的旋轉運動結束，鎖緊機構即被釋放--活塞現在可以向下執行夾緊行程。松開時，功能相反?；钊紫妊剌S向向上運動，然后旋轉回到起始位置。

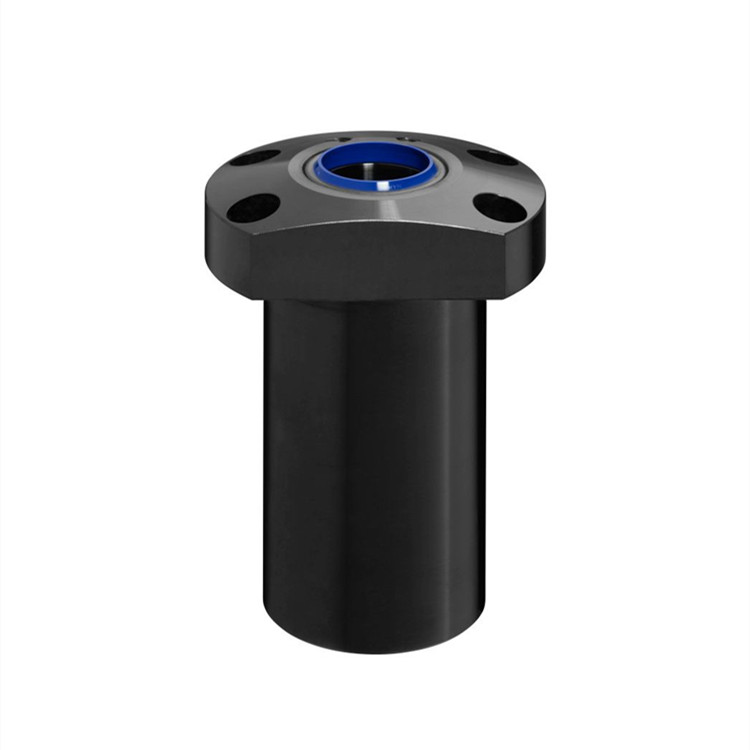

帶頭部法蘭的圓柱形外殼

法蘭底部的 O 型圈連接

4 種尺寸，每種尺寸有 3 種行程范圍

4 種頭部形狀可選

可在 0° 至 90° 之間以 1° 為增量選擇標準旋轉角度

無旋轉行程

可選擇帶分度或不帶分度（僅適用于錐型）

旋轉方向可選擇向右或向左

可自由選擇夾緊點（帶分度、叉頭和擺動眼的錐形型號）

M600 = 帶外螺紋和管螺紋連接的封頭法蘭

M620 = 帶 O 型圈連接的頭部法蘭

M630 = 帶 O 型圈連接的腳法蘭

M640 = 帶 O 型圈連接的塊狀設計

M650 = 插裝式設計

M680 = 帶 O 型圈連接的封頭法蘭

1 旋轉夾外殼

2 Arcor 活塞（帶或不帶分度裝置）

3 旋轉環

4 旋轉活塞

5 球導軌

6 螺釘連接

7 鋼球

8 夾緊臂螺母

9 防塵圈

10 桿密封件

11 靜態密封

12 活塞密封件

夾緊點位置

旋轉方向和旋轉角度

定位

金屬刮板

安裝夾緊臂

產地：德國

外殼形狀：帶 O 型環連接的封頭法蘭

緊固：法蘭上有 4 個螺釘

封頭形狀：封頭錐度 15°

尺寸：018

線性行程：8 mm

微調行程：4 至 8 mm

分度錐度：15° 帶分度

夾緊點位置：-90° 至 90°

旋轉方向：左或右

到夾緊點的旋轉方向（從松開到夾緊）：左

金屬防塵圈：帶金屬防塵圈

旋轉行程：0 mm

桿直徑：18 mm

活塞直徑：25 mm

旋轉角度：0° 至 90° (1° 間距)

c：22 mm

Ø d：18 mm

沖程 e 沖程長度以 1 mm 為增量進行選擇（外部尺寸保持不變）：4 - 8 mm

f：20  Nm

g：66 mm

Ø k：36 mm

Ø l：58 mm

Ø m：47 mm

n：9.3 mm

o：Ø 3x5 mm

p2：20 mm

v：9 mm

Ø w：5.5 mm

Ø x：9 mm

y：1.4 mm

Ø z：8.8 mm

工具制造、設備制造、機械制造、鑄造技術和汽車工業
