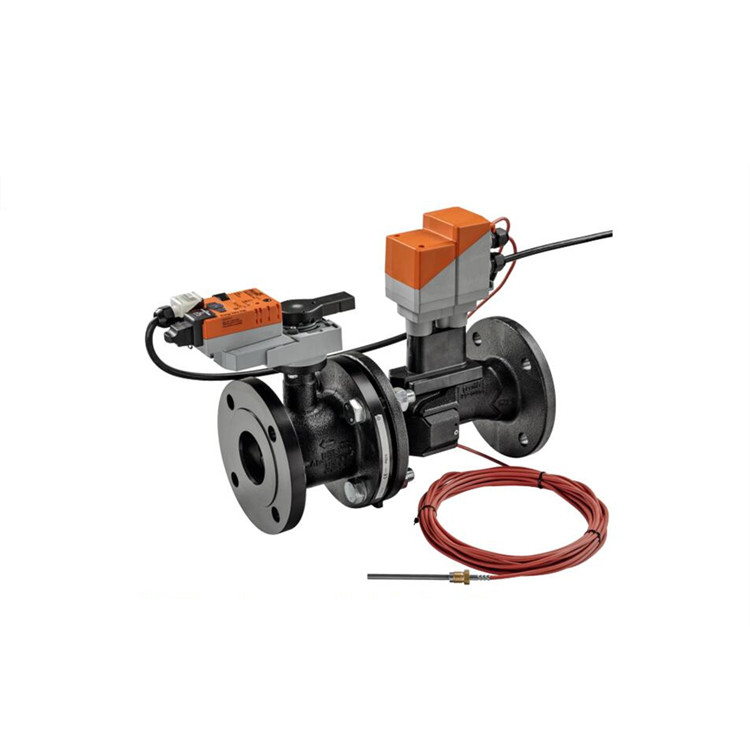

流量或功率控制，功率和能量監控功能，2 通，法蘭，PN 16（能量閥）暖通空調控制裝置配有兩個溫度傳感器。一個傳感器（T2）集成在測量管道中，一個傳感器（T1）隨系統預裝，須在現場安裝在水路中。傳感器記錄用戶（加熱/冷卻盤管）的水流和回流介質溫度。由于系統中集成了流量測量功能，因此還可以知道水量，從而計算出用戶的輸出功率。通過分析一段時間內的輸出量，還可以自動確定加熱/冷卻能量。當前的數據，如溫度、流量、交換器的能耗等都可以記錄下來，并可隨時通過網絡瀏覽器或通信方式讀取。暖通空調執行機構由四個部件組成： 控制球閥 (CCV)、帶流量傳感器的測量管、溫度傳感器和執行器。設定的V'max分配給Max控制信號 DDC（通常為 10 V）。另外，DDC 控制信號也可分配給閥門開啟角度或熱交換器所需的容量。暖通空調執行器可通過通信或模擬信號進行控制。介質由測量管中的傳感器檢測，并作為流量值提供。測量值與設定值進行比較。執行器通過改變閥門位置來調整偏差。旋轉角度 α 的變化取決于執行機構上的壓差。

額定電壓 AC/DC 24 V

連續控制、通信控制、混合控制、云控制

用于封閉式水系統

用于空氣處理和加熱系統的連續水側控制

以太網 10/100 Mbit/s、TCP/IP、集成網絡服務器

通過 Belimo 或傳統控制的 BACnet、Modbus、MP-Bus 進行通信

可選 Belimo 云連接

乙二醇監控

2 LED 顯示屏綠色

3 按鈕和 LED 顯示屏 黃色

4 手動調節按鈕

5 維修插頭

帶有 ZIP USB 功能的服務工具，用于 Belimo 的可參數化和可通信執行器、VAV 控制器和 HVAC 控制單元 ZTH EU

連接電纜 5 米，A：RJ11 6/4 ZTH EU，B：6 針用于維修插座Belimo 設備 ZK1-GEN

用于 RJ 連接模塊的保護套，多包 50 件 Z-STRJ.1

主軸加熱器法蘭 F05 (30 W) ZR24-F05

產地：德國

額定電壓：AC/DC 24 V

額定電壓 頻率：50/60 Hz

工作范圍：AC 19.2 至 28.8 V / DC 21.6 至 28.8 V

運行功耗：7 W

空閑位置功耗：5 W

功率消耗尺寸：6 VA (DN 65, 80)；11 VA (DN 100, 125, 150)

電源/控制連接：電纜 1 米，6x 0.75 mm²

連接以太網：RJ45 插口

并行操作：是（觀察性能數據）

通信控制：BACnet/IP、BACnet MS/TP；Modbus TCP、Modbus RTU；MP 總線；云計算

節點數：BACnet / Modbus see；接口描述；MP 總線 8 個節點

工作范圍 Y：2 至 10 V

輸入電阻：100 kΩ

工作范圍 Y 可變：0.5 至 10 V

位置反饋 U：2 至 10 V

位置反饋 U 注：Max 1 mA

位置反饋 U 變量：0 至 10 V；0.5 至 10 V

電機聲功率級：45 dB(A)

V'_max 可調：30 %至 100 V'nom

控制精度：±5 % (25 %至 100 V'nom) @ 20 ℃ / 乙二醇 0 % vol.

控制精度 備注：±10 % (25 %至 100 V'nom) @ -10 至 120 ℃ / 乙二醇 0 至 50 % vol.

Min可控流量：1 % V'nom

配置：帶集成網絡服務器 / ZTH EU

介質：水、含乙二醇的水，Max體積為 50 %

介質溫度：-10 至 120 ℃ [14 至 248 ℉]

關閉壓力 Δps：690 kPa

壓差 Δp_max：340 kPa

流量特性：等百分比 (VDI/VDE 2173)，開度范圍優化

流量特性曲線：可切換為線性 (VDI/VDE 2173)

泄漏率：氣泡密封，泄漏率 A (EN 12266-1)

管道連接：法蘭；符合 EN 1092-2 標準

安裝位置：水平（相對于主軸）

維護：免維護

手動調節：帶按鈕，可鎖定

溫度測量_ABS精度：± 0.35 ℃ @ 10 ℃ (Pt1000 EN60751 B 級)；± 0.6 ℃ @ 60 ℃ (Pt1000 EN60751 B 級)

測量精度溫差：±0.18 K @ ΔT = 10 K；±0.23 K @ ΔT = 20 K

分辨率：0.05 ℃

測量原理：超聲波體積流量測量

測量精度：± 2 % (25 %至 100 V'nom) @ 20 ℃ / 乙二醇 0 % vol.

流量測量精度：± 6 % (25 %至 100 V'nom) @ -10 至 120 ℃ / 乙二醇 0 至 50 % vol.

Min流量測量：0.5 % V'nom

測量值顯示乙二醇：0 至 40 % 或 >40 %

測量精度乙二醇監控：± 4 % (0 至 40 %)

保護等級 IEC/EN：III，超低電壓 (SELV)

保護等級 IEC/EN：IP40；如果 RJ45 插座使用保護帽或扣眼，則保護等級為 IP54

壓力設備指令：CE，依據 2014/68/EC

電磁兼容性：CE（根據 2014/30/EU）

工作模式：類型 1

額定沖擊電壓供應/控制：0.8 kV

污染程度：3

環境濕度：Max 95 % RH，無冷凝

環境溫度：-30 至 50 ℃ [-22 至 122 ℉]

儲存溫度：-40 至 80 ℃ [-40 至 176 ℉]

流量測量管：EN-GJL-250 (GG 25)，保護層

閥體材質：非腐蝕性鋼 AISI 316

閥桿材質：非腐蝕性鋼 AISI 304

閥桿密封材質：EPDM

閥座材質：PTFE、氟橡膠 O 形圈

熱電偶套管材質：AISI 316 不銹鋼

供暖、通風、空調系統
