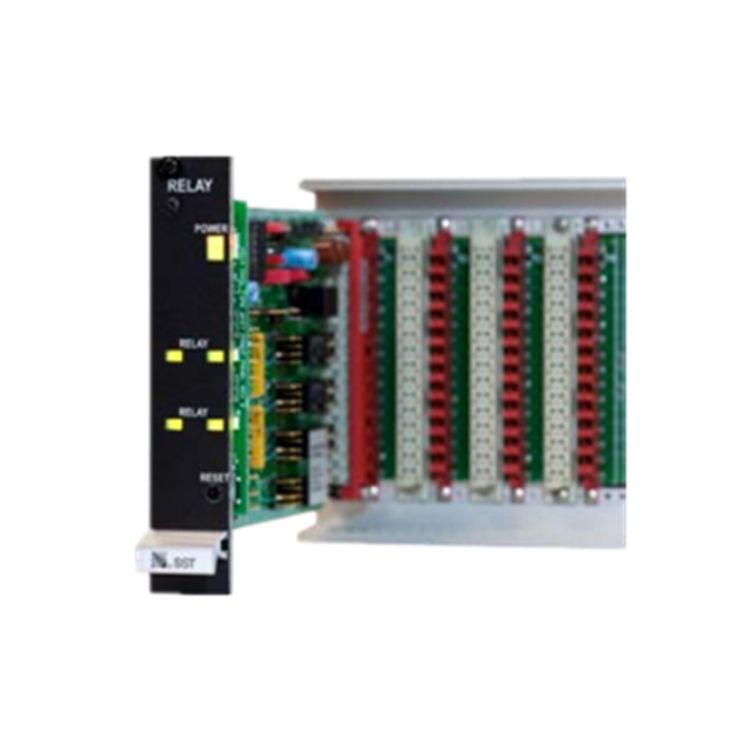

SST Model 5110繼電器邏輯模塊用于需要干繼電器觸點以在 NOVA-5000 系統內執行邏輯功能或與外部設備接口時使用。典型應用是操作外部信號器，或向外部數據采集系統或計算機發送信號。每個繼電器模塊配備四個二極繼電器。三個繼電器上的觸點可用于外部信號；第四個繼電器對于繼電器模??塊內的內部邏輯是可編程的。模塊安裝架背板上的各種信號（報警脈沖、故障脈沖等）可用作繼電器的輸入或輸出。此外，模塊接線端子上還提供了 4 個輸入端子和 12 個輸出端子，用于連接外部信號。每個繼電器都可以編程為在閉鎖或非閉鎖模式下運行?；蛘呃^電器可以在“混合”模式下進行編程，即某些輸入將鎖定繼電器，而其他輸入將在非鎖定模式下操作繼電器。每個繼電器可以獨立選擇復位條件，每個繼電器上的兩組觸點可以設置為常開或常閉觸點。編程連接是通過跳線或“手提箱”跳線插頭在插頭引腳區域的各個觸點上進行的。繼電器觸點由硬幣質量的金材料制成，因此它們適用于低電平信號，并在腐蝕環境中防止失去光澤。模塊前面板上的發光二極管 (LED) 提供繼電器操作的視覺確認。

• 帶有四個內部干觸點繼電器的插入式模塊
• 幣金觸點允許在低電流電路和惡劣環境中使用而不會受到污染
• 安裝程序可編程以執行所需的復雜邏輯功能
• 每個繼電器的閉鎖/非閉鎖操作和復位條件可單獨編程
• DPDT 觸點 2A @ 30 VDC，1A @ 120 VAC（UL 等級）
• 外部繼電器的驅動能力
