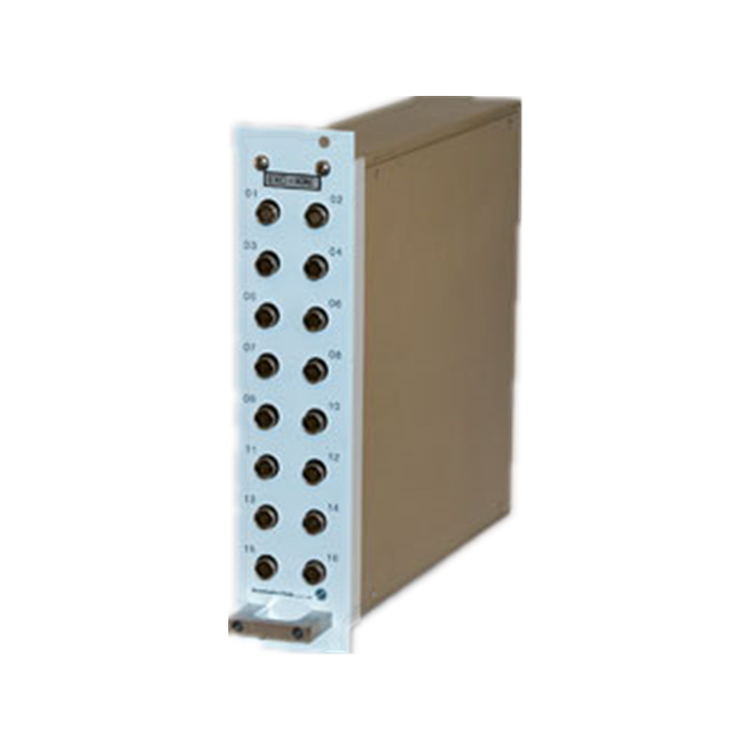

DSA16EIM 設計用于多路復用、放大和過濾多達 16 個差分模擬輸入。通道由 4 位二進制 CMOS 電平地址選擇，可復用高達 625Hz/通道/秒。該單元的尺寸與 DSA3016 壓力掃描模塊相同，它安裝在標準的 19 英寸 DSAENCL4000 外殼中。每個 DSA16EIM 都包含 16 個輸入連接器。這些連接器是四針焊接型連接器，可接受 28 號或更小的電線。它接受來自信號調節熱電偶、RTD、應變計和壓力、轉速等各個傳感器的輸入信號。DSA16EIM 包含兩個用戶調整； 放大器增益和放大器零。放大器零可以通過調整 R16 電阻器來調整，該電阻器可以通過移除側面板來訪問。

掃描 16 個電通道

±20mV 至 5Vdc 輸入

以625Hz/通道/秒掃描電信號。

與所有 DSA 和 ZOC 組件和系統兼容
