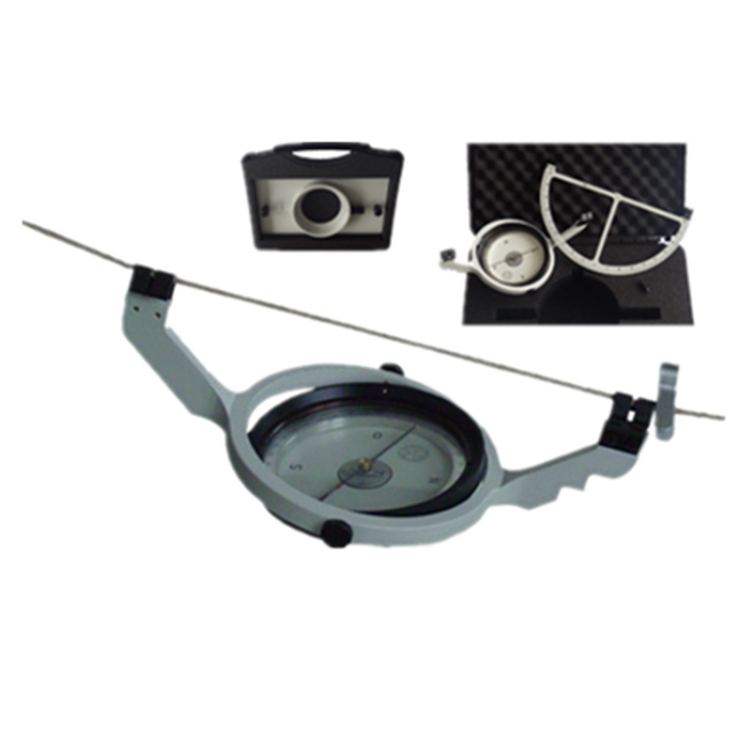

礦井測量設備由礦井測量羅盤、量角器、卷線器和制圖（金屬）底板組成。

產品包括：

礦山測量設備的懸掛羅盤 360°（400 gon）

制圖底板

帶擺錘的量角器工具 0° … ± 90° (0 gon … ± 100 gon)

線卷，長度：50 m

2個手提箱，材料：塑料，泡沫墊

• 礦山測量設備的懸掛式指南針帶有鋒利的針頭，以確保準確的讀數。用于調整傾斜度的一小塊銅放在針的南端。磁化針安裝在完全居中和拋光的軸承銷上。這允許幾乎無摩擦的運動。羅盤針可以使用橫向滾花旋鈕鎖定，例如在不使用羅盤時。
• 懸掛元件是容納礦山測量羅盤本身的部分。兩個彼此相對定位的軸承螺釘允許羅盤在懸掛元件的金屬環內自由移動。該元件和指南針均由重量輕、耐腐蝕的材料制成，不會產生磁場影響。懸掛元件的金屬環上有兩個蝴蝶結，兩端各有棱柱形的鉤子。這兩個鉤子的連接線正好穿過羅盤的中間。
• 量角器工具具有半圓弧的形狀。畢業標記從中間的 0 度開始，然后到每邊的 90 度。鐘擺附在中心的一個小孔上。擺線表示刻度弧上的傾角。量角器工具使用兩個橫向鉤子放在一根繩子上。
• 手提箱中有兩個金屬夾，可用于避免懸掛元件或量角器工具滑動。
• 礦用測量羅盤和量角器工具在泡沫填充塑料箱中安全存放和運輸。
• 結合礦山測量設備的懸掛羅盤，底板用于繪制已測量的磁方向圖。
