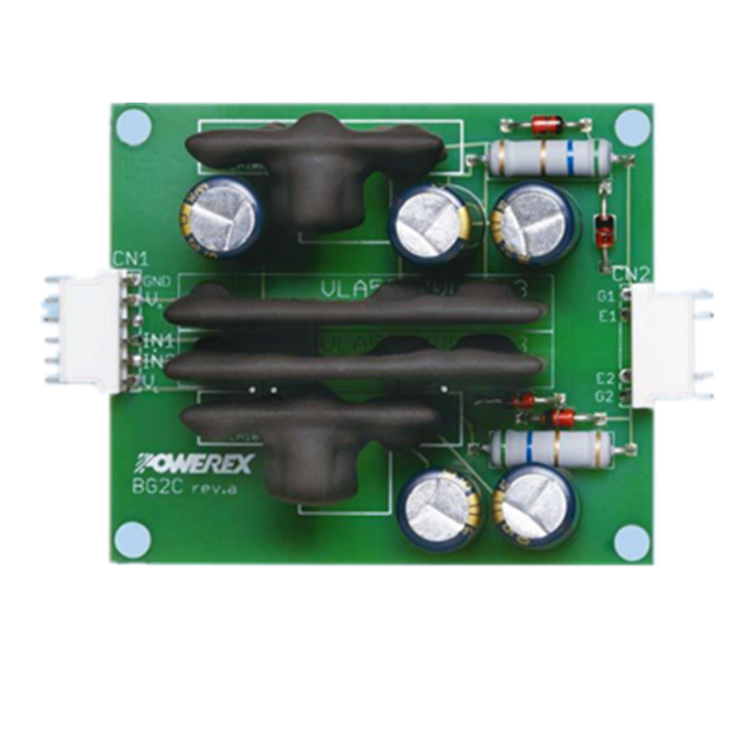

POWEREX原型 IGBT 驅動板BG2C
BG2C 是一種雙通道柵極驅動電路，設計用于高頻優化的 IGBT 模塊。BG2C 采用 Powerex VLA513-01R 混合柵極驅動器和 VLA106 系列 DC-DC 轉換器來提供額定電流高達...
- 品牌：POWEREX
- 型號：BG2C
- 下載： POWEREX原型 IGBT 驅動板BG2C.pdf
- 閱讀次數：884
相關產品
產品介紹
BG2C 是一種雙通道柵極驅動電路，設計用于高頻優化的 IGBT 模塊。BG2C 采用 Powerex VLA513-01R 混合柵極驅動器和 VLA106 系列 DC-DC 轉換器來提供額定電流高達 300A 的模塊的高效切換?；旌蠔艠O驅動器包括用于控制信號隔離的典型傳播延遲時間短至 200ns 的高速光耦合器。混合 DC-DC 轉換器為每個驅動通道提供完全隔離的控制電源。
性能特點
- 3A 或 5A 峰值輸出電流
- 2500VRMS 控制電源和信號隔離
- 標準 AMP MTA .100”輸入連接器
- 由單個 15 VDC 或 24 VDC 電源供電
- 寬輸出電壓擺幅+15V/-8V
- 零件數量少——兩個通道只有 17 個零件
- 緊湊尺寸7”x 2.4” (69mm x 61mm)
技術參數
包裝尺寸：69 毫米 x 61 毫米
推薦用于新設計：是
符合 ROHS：否
輸入電壓：15V
輸出電壓：+15V/-8V
產品應用
