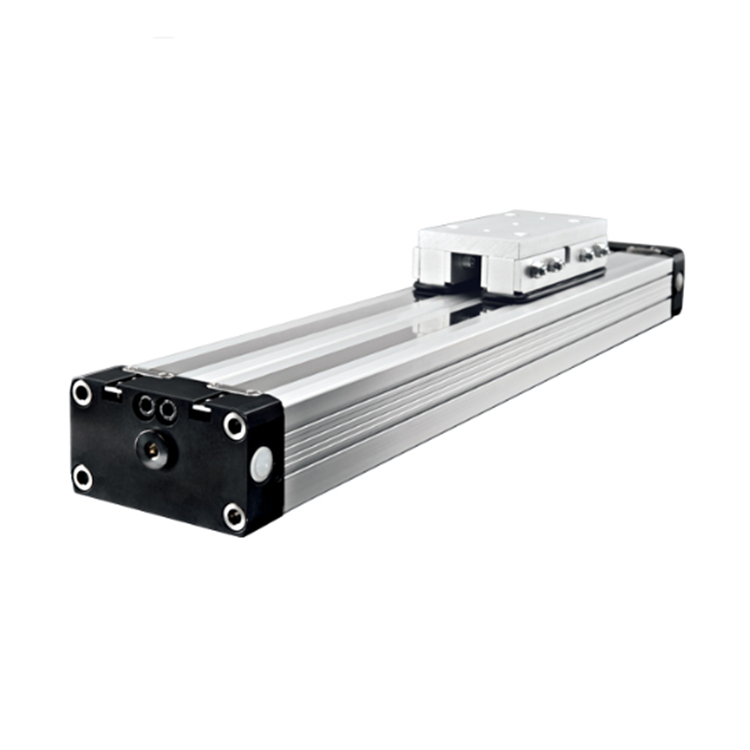

DUO96 Series氣缸滑塊運動的溝槽于軸向貫通整個缸筒，氣缸作用力由與活塞成一體的滑塊來傳遞。

推力傳遞原理:

壓縮空氣推動內部活塞側面，帶動外部滑塊做對應方向運動。氣缸內部的溝槽位置由光滑的精磨不銹鋼帶來保證密封，溝槽兩側的磁條保證了內鋼帶始終處于同一個位置不變。外鋼帶與防塵刷系統(tǒng)可以防止灰塵進入氣缸內部。活塞與滑塊內部具有獨特的導向槽，當滑塊運動或靜止時，內外鋼帶在活塞內部是分離的，外鋼帶被拉高，內鋼帶則低于滑塊，而活塞兩側的內外鋼帶很牢固地附著在溝槽兩側。

• 更優(yōu)越的導向性能
• 雙倍的作用力
• 更大的負載
• 活塞兩端作用力相同
• 作用力傳遞直接,扭矩安全
• 標準活塞附磁,可訂購無磁活塞
• 結構獨特,節(jié)約50%安裝空間
• 可達5700mm長行程
• 端蓋具有三個不同方向的供口及可調氣緩沖
• 運行反應快,活塞可高速運動
• 可根據用戶要求進行靈活設計
• 無潤滑壓縮空氣供給或潤滑壓縮空氣供給
