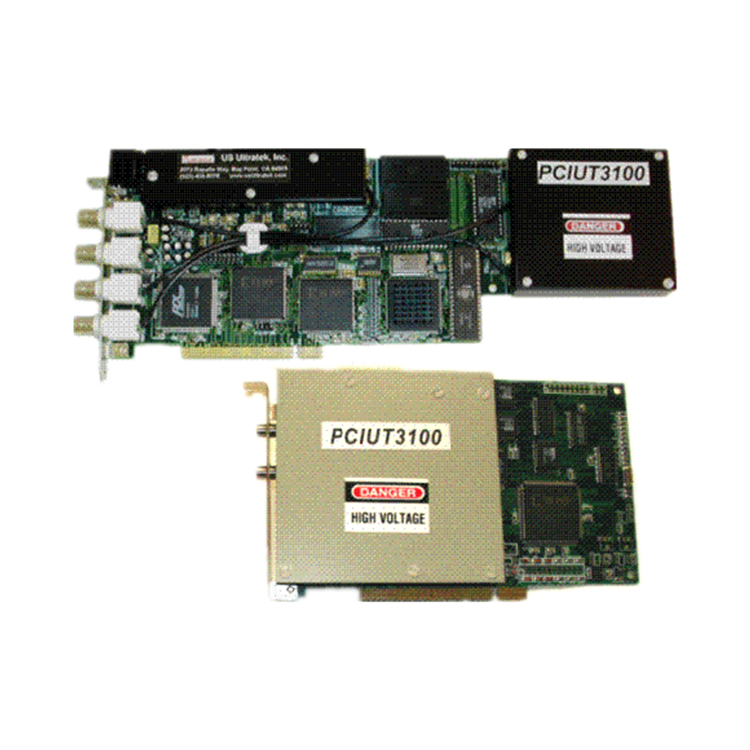

PCIUT3100超聲波檢測板是在單個 PCI 板上組合脈沖發生器/接收器和高速模數轉換器。該板產生一個電脈沖，該電脈沖被傳輸?shù)匠暡▊鞲衅?。傳感器將電激發脈沖轉換為超聲波脈沖，然后傳播到測試材料或耦合劑中。傳感器還接收從接口反射回來的回波，并將超聲波脈沖轉換回電信號，然后由板載接收器和模數轉換器處理。這個過程完全可以由終端用戶調整——可配置的屬性包括：脈沖電壓、脈沖寬度、阻尼、脈沖/回波或通過傳輸模式、接收器增益、直流偏移、低通濾波器、高通濾波器、整流、采樣率、觸發源——內部或外部，以及觸發延遲?？蛇x附件包括數字輸入和輸出、外部時鐘輸入、同步輸出、內存更新、距離幅度校正 (DAC)、至多兩個額外的 14 位模數轉換器、至多3 個遭遇計數器和軟件開發套件。當與我們的 DT16G 16 通道脈沖發生器/接收器切換板結合使用時，PCIUT3100 成為一個多通道超聲波檢測和分析系統，至多可支持 256 個通道。還可以在一臺計算機中安裝多個 PCIUT3100 板，以開發能夠同時發射多個換能器并采集數據的多通道超聲系統。

• 單板設計：單個 PCI 板上的脈沖發生器/接收器和 A/D 轉換器
• 32 位 PCI 總線，提供超快的數據傳輸率
• 用于各種定制應用的板載微處理器
• 板載編碼器計數器，具有可選的基于位置的數據采集功能
• 每次 A 掃描的時間戳、XY 位置和 I/O 狀態
• 256 通道自動定時和切換功能，與 DT16 板結合使用
• 所有 256 個通道的距離幅度校正 (DAC)（可選）
• 高達 100MSPS 的高速 A/D 轉換，9 位分辨率
• 用于存儲多個 A 掃描的 FIFO 存儲器
• 在數據采集期間關閉脈沖器以實現低噪聲操作
• 寬范圍動態增益
• 可調直流偏移
• 包括適用于 Windows 2000/ XP/Win 7、8 和 10的示波器軟件
• 適用于 C/C++、Visual BASIC 和 LabView 的Windows 2000/ XP/Win 7、8 和 10軟件開發套件

• 脈沖電壓： -40V 至 -300V，256 級?？筛鶕?jù)要求提供更高的電壓。
• 脈沖寬度：50 ns 至 484ns，256 步 可根據要求提供可選的 15 ns。
• 阻尼 ：620Ω、340Ω、200Ω、160Ω、60Ω、55Ω、50Ω 或 47Ω
• 選擇內部觸發時，內部觸發：10 Hz 至 5000 Hz，增量為 10 Hz。
• 接收器增益：0 dB 至 80 dB，增量為 0.1 dB。
• 直流偏移： -2.5V 至 +2.5V，增量為 5mV
• 低通濾波器： 全部、48MHz、28MHz、18MHz、8.8MHz、7.5MHz、6.7MHz或5.9MHz
• 高通濾波器：4.8MHz、1.8MHz、0.8MHz 或 0.6MHz
• 波形：全整流、+ 半整流、- 半整流或 RF
• 采樣率：100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz 和 1.5725MHz
• 傳感器模式：單（脈沖/回波）或雙（通過傳輸）
• 分辨率：8 位（0 到 255）
• 內存：16 公斤樣品和可選的 256 公斤樣品
• 波形長度：16 至 16382，4 個采樣步長
• 觸發源  ：外部、內部或軟件
• 連接器：2 個 BNC（或可選的 LEMO 00）連接器：脈沖輸出和接收器輸入
• 觸發后延遲 0 到 32764 個樣本，分 2 個樣本步驟
• 尺寸：12.5"x4.25" 不包括 BNC 和 PCI 邊緣連接器
