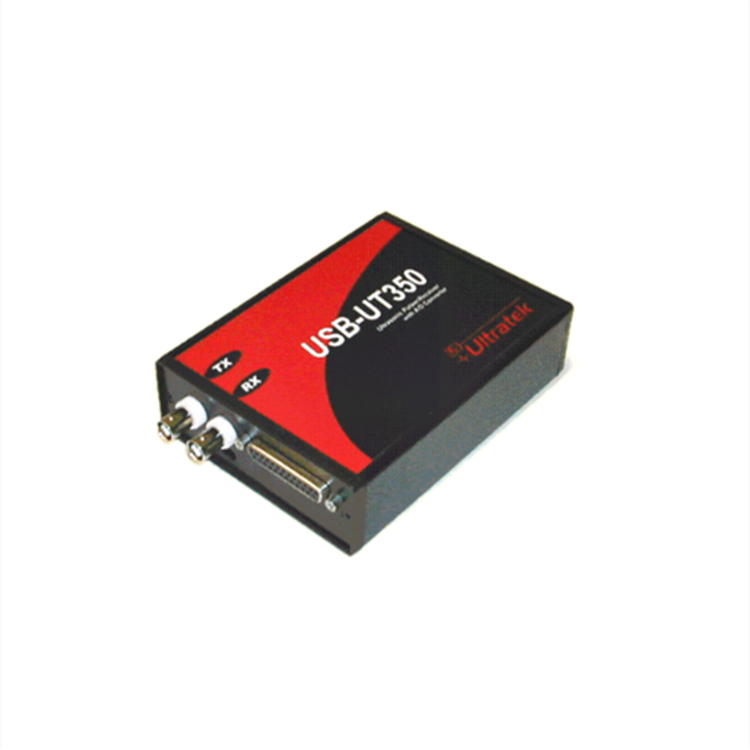

USB-UT350超聲波檢測設備是一種組合脈沖發生器/接收器和用于計算機USB端口的高速模數轉換器。該裝置產生一個電脈沖，該電脈沖被傳送到一個超聲波傳感器。傳感器將電激發脈沖轉換為超聲波脈沖，然后傳播到測試材料或耦合劑中。傳感器還接收從接口反射回來的回波，并將超聲波脈沖轉換回電信號，然后由板載接收器和模數轉換器處理。這個過程完全可以由終端用戶調整——可配置的屬性包括：脈沖電壓、脈沖寬度、脈沖/回波或通過傳輸模式、接收器增益、整流、采樣率、觸發源——內部或外部、觸發延遲、和門設置。包括適用于 Windows 的示波器軟件。

USB-UT350 的獨特功能之一是德州儀器的板載 DSP。它能夠高速處理數據，用于實時峰值檢測、數據壓縮、噴涂標記控制以及工廠過程控制和反饋。DSP 的另一個好處是，該設備還可以作為遠程脈沖發生器/接收器和數據處理系統在獨立操作模式下運行。在獨立操作模式下使用時，設備不需要連接到計算機。該設備將記住存儲的配置并獨立運行，由交流適配器或可選電池組供電。它能夠通過內部揚聲器和數字 I/O 引腳提供反饋，以指示超出指定厚度范圍的缺陷或測量值。

可選的軟件開發套件使用戶能夠使用行業標準開發環境構建自己的自動化超聲波測試系統或定制測試機。

• 兼容筆記本電腦和臺式電腦
• 低成本的 UT 儀器
• 無需外部電源
• 獨立（無計算機）模式
• 內置揚聲器
• 用于實時數據處理的板載DSP芯片
• 一體化設計：脈沖發生器/接收器和 A/D 轉換器
• 板載編碼器計數器，具有可選的基于位置的數據采集功能
• 40 MBPS 高速數據傳輸?shù)接嬎銠C RAM
• 距離幅度校正 (DAC)
• 高達 50MSPS 的高速 A/D 轉換
• 在數據采集期間關閉脈沖器以實現低噪聲操作
• 寬范圍動態增益
• 包括適用于 Windows 2000/XP、Win7 和 Win10 的 UT 示波器軟件
• 適用于 C/C++、Visual BASIC 和 LabVIEW 的 Windows 2000/XP 軟件開發套件

• 脈沖電壓：-40V 至 -300V 峰峰值，256 步
• 脈沖頻率：20 kHz 至 12.5 MHz，用于音調脈沖發生器
• 脈沖寬度：50 ns 到 320 ns，20 ns 用于方形脈沖發生器
• 阻尼：500Ω
• 內部觸發： 1 Hz 至 1000 Hz，增量為 1 Hz
• 接收器增益：0 dB 至 80 dB，增量為 0.1 dB。
• 濾波器：0.6 MHz 至 18MHz 固定
• 波形：全整流、+ 半整流、- 半整流或 RF
• 采樣率：50MHz、25MHz、12.5MHz、6.25MHz
• 分辨率 ：8 位（0 到 255）
• 波形長度：1 至 8190
• 觸發源 ：+外部、-外部、內部或軟件
• 傳感器范圍：1 至 10 MHz
• 傳感器模式：通過外部開關單或雙
• USB 連接：USB 2.0 兼容
• 連接器2 個 BNC 連接器：脈沖輸出和接收輸入
• 觸發后延遲：0 到 16,370 個樣本，1 個樣本步長
• 尺寸：

4 通道：4.2"x6.1"x1.55" (107mmX155mmX40mm)

8通道：8.4"x6"x1.75" (213mmX153mmX44mm)

16通道：8.4"x6"x3.5" (213mmX153mmX88mm)

• 電源：外部電源：+9V / 1A，或來自USB連接器
• 重量：1 到 4 磅
