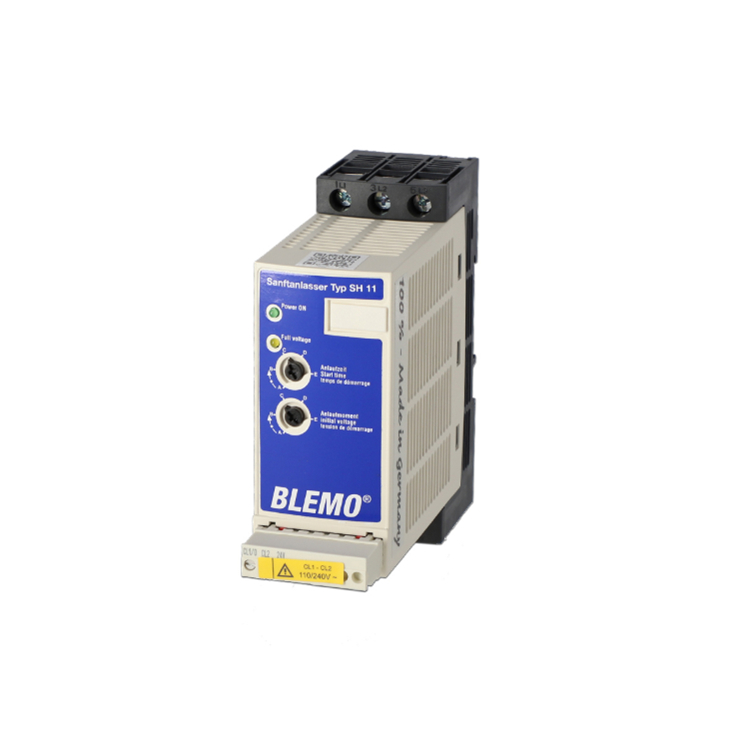

SH11系列軟啟動器可確保異步電機的無沖擊啟動 。這避免了由突然的啟動扭矩、接通期間的電流峰值和電源電壓驟降引起的扭矩浪涌，并減少了機械驅動元件的磨損。 SH11系列漸進式啟動軟啟動器用于單相和三相電機在需要平穩啟動時。

工作原理

與機電啟動器相比，SH11系列的電子啟動器允許調整啟動扭矩和啟動時間。軟啟動器特別適用于傳送帶、自動門、曳引機、小型龍門起重機、風扇、泵、制冷壓縮機、壓縮機和高轉動慣量機器以及所有皮帶驅動機器。

標準功能：

• 帶 2 個 LED 的運行狀態顯示
• 用于“啟動”信號的邏輯輸出
• 無需中性線 (Mp/N)
• 簡單的安裝，也可追溯
• 所有機器的無抖動啟動和停止
• 適用于 110 至 480 V 的網絡
• 適用于所有繞組電路
• 適用于V3電路
• DIN導軌安裝
• 僅 SH11 需要控制電壓

特點：

• 接線方便
• 快速配置
• 減少機器磨損
• max限度地減少維護時間

電源連接

• 電源電壓范圍（容差范圍-15/+10%）：SH11-…/42：110 …480 V
• 頻率：50/60 Hz（公差范圍-5/+5%）
• 控制電壓范圍公差范圍 -10/+10%)：SH11-…/42：110…240 VAC 和 24 VCD

設定范圍

• 加速起步轉矩：可調整為直接啟動電機起步轉矩的0.3～0.8倍
• 啟動時間：對于 SH11-…/42：1 至 5 秒可調

SH21-…/4/22/46 設備的控制連接

• LI+：輸入 LI1、LI2 和升壓電源，+24 VDC，max 10 mA
• COM：質量，0 V 電位
• LI1：停止輸入
• LI2：啟動輸入
• LO1：“啟動”信號的邏輯輸出
• BOOST：電壓提升 200 ms
• R1A 和 R1C：繼電器觸點

環境條件

• 環境溫度：

0 to 40°C 無限制

max 50°C，額定電流在 40°C 以上每 °C 降低 2%

• 儲存溫度：-25°C 至 +70°C
• 相對濕度：<95%，無冷凝
• 安裝高度：海拔1000m，1000m以上每100m輸出降低2.2%
• 防護等級：IP20

• 小型壓縮機、風扇
• 傳送帶，傳送帶
• 自動門
