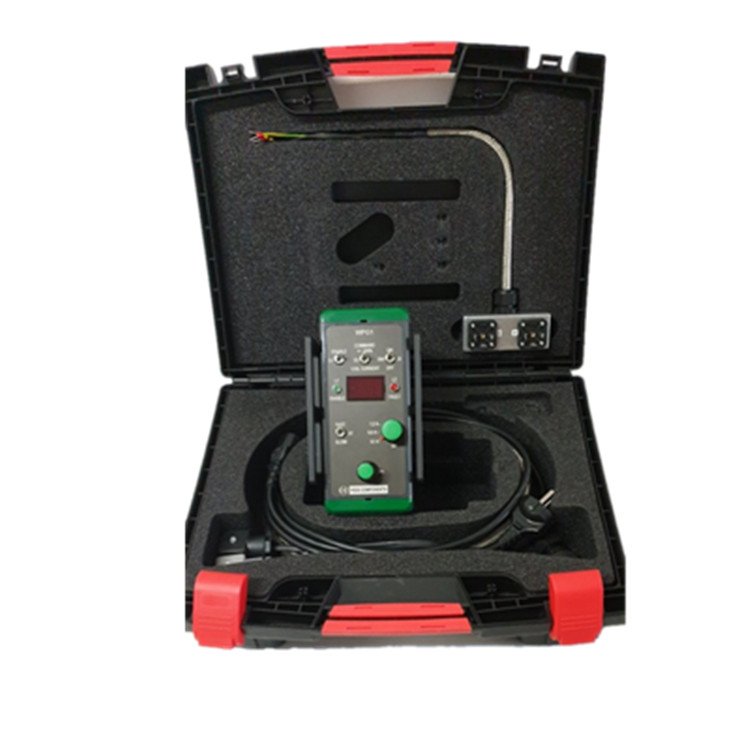

WPG1 測試儀用于驅動比例方向控制閥以及非位置控制比例節流閥。該設備使用電位計 P1 將選定的設定值與磁體電流成比例地調整。額定電流使用選擇開關 S4 選擇，如下所示：0.1A（位置 1）、0.4A（位置 2）或 1.2A（位置 3）。

開關 S3 用于選擇性地在顯示屏上顯示閥門線圈中的設定點或電流的測量數據。開關 S2 用于快速 (+/-10V) 或慢速 (+/-5V) 移動。開關 S1（啟用）用于啟用末級；瞬時狀態由 LED L1（綠色）指示。開關 S5 切換黑白閥門的輸出。

WPG1 的末級配備了一個兩通道 PWM（脈沖寬度調制）電流源。這允許對輸出磁體進行準確的電流控制，而與線圈電阻的任何變化無關。兩個輸出具有接地故障和線圈短路保護。此外，末級還通過自復位 PTC 保險絲進行保護。如果發生短路，電源電壓將被切斷，短路通過 LED L2（紅色）指示為故障。

消除短路且 PTC 保險絲冷卻后，該設備即可恢復使用。

供電電壓：開關S6 90-264V AC；47–63 Hz

內部24V供電電壓：+24V；3.2A

短路保護：適用于磁鐵 A 和磁鐵 B，也適用于24V電源電壓

內部設定值：

快速：+/-100%

緩慢：+/-50%

末級：脈沖寬度調制 (PWM)，帶短路保護

PWM頻率：約 200赫茲

輸出電流：輸出電流的三個取值范圍

使用選擇開關 S4 預選：0.1A；0.4A；1.2A

Black-white閥：開關S5

Black-white閥電流限制為 2 安培

啟用：開關 S1 啟用

發光顯示器：

L1/啟用（綠色）：啟用結束階段 A 和 B

L2/故障（紅色） 短路跳閘

尺寸：外殼：160x80x85mm

總計：約160x80x110mm

重量：約 0.8 公斤
